  您的位置:首页->产品列表->液位计/流量计

配套UR/UB液位变送器

一、概述


1、UR系列液位变送器
     该变送器作为本厂磁性浮子液位计的配套仪表,用抱箍带将变送器的传感部分固定在UHZ-50型磁性浮子液位计的主体管外侧,使其处于液位计同一磁耦合系统中,利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用,将液面的变化转换为电阻信号输出。该信号直接与本厂的智能型数显仪表配套,实现对液位远距离检测和控制。
    2、UB系列液位变送器
    该变送器和UR变送器不同之处在于UB是将UR的电阻信号经过电子线路(电路模块)转换为二线制的4-20mA输出,该信号直接与DDZ-3型仪表配套使用,实现远测和控制,也可与本厂智能数显仪表配套使用。

配套UR/UB液位变送器

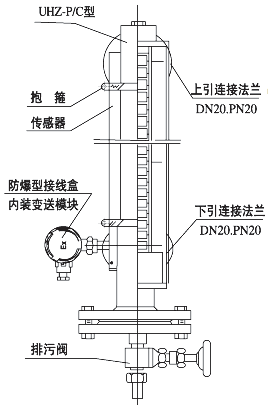

变送器与UHZ-50型的结构形式




配套UR/UB液位变送器





UR工作原理图
二、主要技术参数
  1. 精度:±1.5%(L1000m)  ±2.5%(L<1000mm)
  2. 测量范围:300-6000mm
  3. 输出信号:UR:电阻量变化
              UB:二线制4-20mA DC
  4. 工作温度:-10℃~+80℃
  5. 传输距离:1000m(导线横截面≥0.8mm2
  6. 出线接口螺纹:M20x1.5内螺纹
  7. 防护等级:IP65
  8. 防爆等级:DⅡBT4-6 iaⅡCT6
  9. 外形结构:UR如图一,UB如图二
配套UR/UB液位变送器

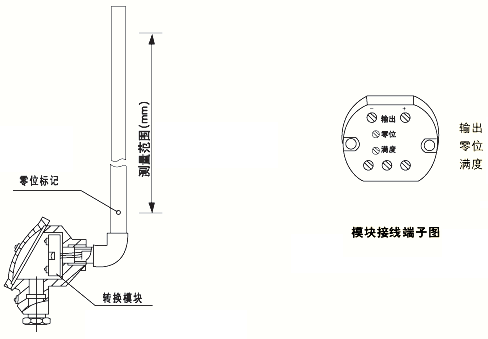

图一UR外形结构
配套UR/UB液位变送器

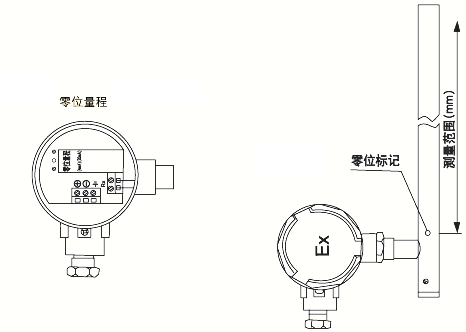

图二UB外形结构


三、调试

    1、整体调试
      因URUB与UHZ-50型磁性浮球液位计出厂时经调校合格后用抱箍带固定在一起,用户安装前可进行整体调试(移动磁性浮子组件,使显示器显示位置应与变送器输出相对应)
    2、单独调试
      可将变送器从UHZ-50型液位计上拆下,用磁钢处于变送器的零位标记处,此时输出应为4mA,在把磁钢置于满度标记此时输出为20mA,若零位满度超差,即可调节零位电位器和量程电位器,反复调整直到达到符合技术条件为止,调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示刻度标尺的零位和变送器输出零位标记处。

四、订货须知

    1、与UHZ-50/C和UHZ-50/D一起选 型订货
    2、接线盒式与安装形式任选但要注明。
