  您的位置:首页->产品列表->液位计/流量计

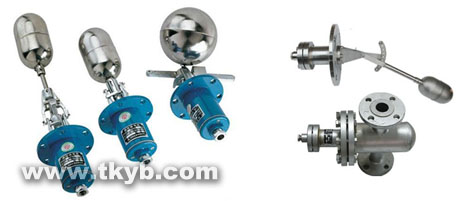

UQK浮球液位控制器

UQK浮球液位开关概述
  UQK-01、UQK-02、UQK-03型浮球液位控制器适用于对各种容器内液体的液体控 制,当液位到达上、下切换值时,控制器触点发出通断开关式信号。 产品系列分防爆或非防爆两大类,防爆型能用于易燃和易爆介质为1.2级及A、B、C组承压容器的液位控制。 液位开关不适用于对不锈钢材质有较强腐蚀作用以及具有导磁性的介质。
技术指标
  触点容量:AC220V 1A,DC100V 2A
  介质密度:≥0.65g/cm3
  介质温度:<130℃
  工作压力:常压型P≤0.1MPa,压力型0.1<P≤4.0MPa(特殊要求特殊订做)
  出线口连接螺纹:M20×1.5内螺纹
型号说明

型号 工作界限mm 安装方式 防护等级 整定方式 连接法兰面型式及规格 特点
UQK-01 8-10 水平 dIIBT4 不可调
DN80凸型JB/T82.2-94 PN4.0DN80 PN1.6或非标法兰

UQK-01N 60 水平 dIIBT4 不可调 适用高粘度介质
UQK-01T 40(可调) 垂直 dIIBT4 可调
UQK-02 25-550 水平 dIIBT4 有级可调
UQK-03 8-1000 垂直 dIIBT4 无级可调 用户自备大小头法兰
UQK-04 10 外侧水平 dIIBT4 不可调 DN40
JB/T81-4PN1.0(常压)
JB/T81-94按压力等级(≤2.5MPa)
JB/T82.2-94凹型按压力等级(4.0MPa)
可拆性

型号规格

UQK

浮球液位控制器



代码

类型



普通型

-A

自检型



代码

安装形式

-01

不可调水平安装

-01N 不可调水平安装,适测高粘介质
-01T 可调,垂直安装
-02 有级可调,水平安装
-03 无级可调,垂直安装
-04 外测水平安装



代码

工作压力

A

常压

B

常压



代码

连接法兰

1

DN40

2

DN80



安装尺寸L(mm)

介质密度(g/cm3)



UQK



01T

A

2

70

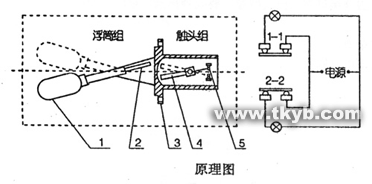

结构原理

  控制器由浮筒组与触头组二大部分组成。当被测液位升高或降低时,浮筒(1)随之升降,使其端部的磁钢(2)上下摆动,通过磁力排斥安装在外壳(3)内相同磁极的磁钢(4)上下摆动。其另一端的触头(5)便在静触头1-1,及2-2间连通或断开,随即在电路中的信号装置发出光或声的信号,或启闭电动泵供液或收液。
  由不锈钢制成的浮筒及部件,因此具有较好的耐腐蚀性,控制器的浮筒动作部分与触点组是隔离的,因此避免了一般液位继电,容易渗漏的缺陷。

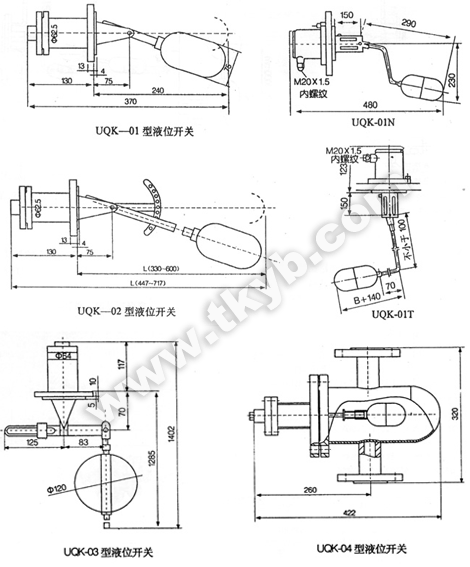

外形尺寸图

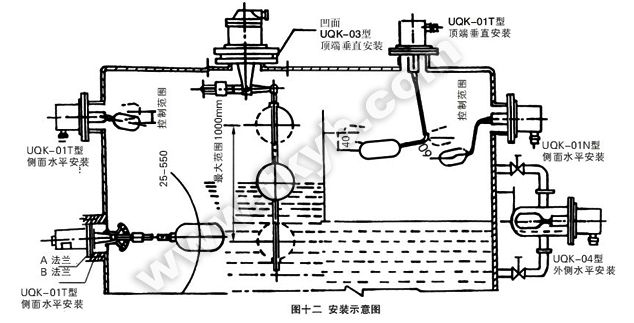

安装示意图

安装注意事项
  1、安装时注意螺栓孔方位,用户自配凹面法兰。
  2、接线应采用外径10mm五芯橡皮电缆,所有接线端子应连接可靠,出线螺帽,要妥善压紧,以防引线松脱。
  3、操作时应严格遵守电气设备使用规程,在安装时应使金属外壳可靠接地(一般可接在法兰上),以确保用电安全;
  4、被测介质液面的波动频率不能太大,和不应含有导磁杂质。
  5、触点容量均为阻性负载,如用非阻性负载,要用中间继电器转换。
  6、该型号控制器属非防水型结构,不宜在室外露天场合使用;
  7、被控介质不应有导磁杂质,且液面波动频率不能太大;
  8、使用中的仪器应定期检查;
