SWP-TR系列热电阻温度变送器

一、概述
     ● 输入Pt100(3线式)
     ● 四种常规温度范围/六种常规输出信号 0-5V/ 0~10V/1~5V/2~10V/4~20mA/ 0~20mA可经由指拨开关自行切换
     ● 双回路输出可选择不同信号
     ● 欧标22.5mm薄型,35mm导轨安装
     ● 工作电源范围AC/DC20~264V
     ● 依据CE国际标准规范设计

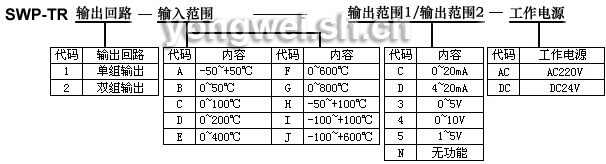

二、型号选择表

三、技术参数
     ◆信号输入(可切换指拨开关以变更型号输入范围)

输入范围
(接线端子选择)

输入信号
(经由PCB上之切换开关选择)

输入阻抗

Pt100(DIN)

 P1

   0~50/100/200/400℃

选择切换开关

1MΩ

 P2

   0~200/400/600/800℃

P3

   -50~50/100/200/400℃

  ◆信号输出(可切换指拨开关以变更型号输出范围)

输出范围

负载阻抗

信号输入(接线端子选择)

0~20mADC

≦600Ω

     输出1:Io(mA输出接端子9+ & 8-)
     输出1:Vo(V输出接端子7+ & 8-)
     输出2:Io(mA输出接端子12+ & 11-)
     输出2:Vo(V输出接端子10+ & 11-)

4~20mADC

≦600Ω

0~10VDC

≦500Ω

0~5VDC

≦500Ω

1~5VDC

≦500Ω

    测量精度:≦±0.2% of F.S.(客户订购时之指定范围)
                        ≦±2% of F.S.(经由切换开关选择后)
    线性度:≦0.1% of F.S.
    响应时间:≦250msec (10%~90% of FS)
    输出波纹:≦±0.1% of F.S.
    满量程校正范围:≦±20% of F.S.
    零点较正范:≦±10% of F.S.
◆电源部分
    工作电源:AC/DC 20~265V,50/60Hz
    消耗功率:DC 4W, AC 5.0VA
◆环境要求
   操作温度:0~60oC
   操作相对湿度:20~95% RH(非凝结状态)
   温度系数:≦100PPM/oC (0~50oC)
    储存温度:-10~70oC
    保护等级:IP 42
◆机构尺寸
    外观尺寸:81.8mmx99mmx 22.5mm
    外壳材质:ABS防火材料, UL94V0
    接线端子:可接2 x 2.5mm2金属线
     安装导轨:35mmDIN导轨(EN50022)
    重量:250g
◆安全规范说明
    安全规范:IEC61010(安装类别3)
    EMC:EN61326
    隔离强度:AC2.0KV for 1min
       (电源/输入/输出1/输出2/外壳之间)
    绝缘电阻:≧100MΩ/500Vdc

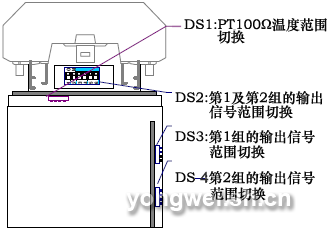

四、校正调整
     ◆输入信号
        表格1

Pt100Ω 输入:(CODE:P1)

信号范围

指拨开关(DS1)

SW1

SW2

SW3

SW4

SW5

SW6

0~50℃













0~100℃





On





On

1~200℃



On

On



On

On

2~400℃

On

On

On

On

On

On

  表格2
Pt100Ω 输入:(CODE:P2)

信号范围

指拨开关(DS1)

SW1

SW2

SW3

SW4

SW5

SW6

0~200℃













0~400℃





On





On

1~600℃



On

On



On

On

2~800℃

On

On

On

On

On

On

  表格3
Pt100Ω 输入:(CODE:P3)

信号范围

指拨开关(DS1)

SW1

SW2

SW3

SW4

SW5

SW6

-50~50℃













-50~100℃













-50~200℃













-50~400℃






  ◆输出信号
输出:(CODE:P)

信号范围

指拨开关-DS2
(DS2:第1及第2组输出)

指拨开关-DS3﹠4
(DS3:第一组;DS4第2组)

SW1 SW2 SW3 SW4 SW5 SW6 SW1 SW2 SW3 SW4

0~5V

On









On



On

On

On

0~10V

On









On



On



On

1~5V



On





On





On

On

On

2~10V



On





On





On



On

0~20mA

On









On

On







4~20mA



On





On



On

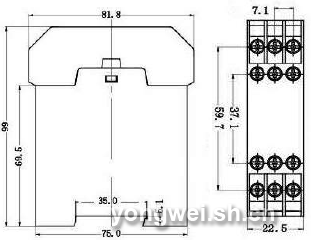

五、规格尺寸及接线图
