双金属温度计

1、双金属温度计的应用

　　双金属温度计适用于中低温现场检测，可直接测量液体、气体和蒸汽的温度，具有无汞害、指示清晰，坚固、nai振。仪表采用不锈钢材料，具有良好的防水、nai腐性能。应用于石油、化工、冶金、纺织、食品等工业。可以直接测量生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

2、 特点

　　现场显示温度，直观方便
　　性能稳定，使用寿命长
　　多种结构形式，可适用不同要求

3、工作原理

　　双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

4、主要参数

　　产品执行标准：JB/T8803-1998；GB3836-83
　　标度盘公称直径：60、100、150
　　精度等ji：1.0、1.5
　　热响应时间：≤40s
　　防护等ji：IP55
　　角度调整误差：角度调整误差应不超过其量程的1.0％
　　回差：双金属温度计回差应不大于基本误差限的jue对值。
　　重复性：温度计重复性ji限范围切应不大于基本误差限绝对值的1／2。

5、测温范围

测温范围℃	适应范围
	工业、商业	实验室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√

6、正常工作大气条件

工作场所	温度　℃	相对温度 ％
掩蔽场所	-25-+25	5-100
户外场所	-40-+85	5-100

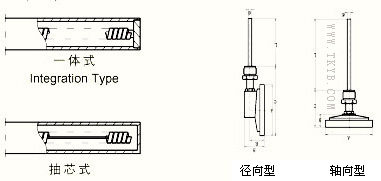

7、测量端形式

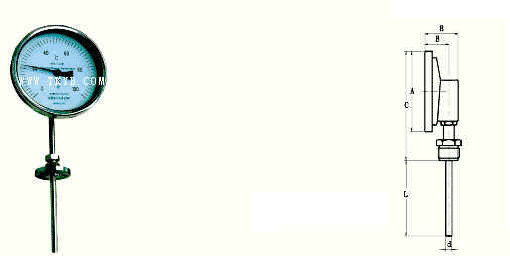

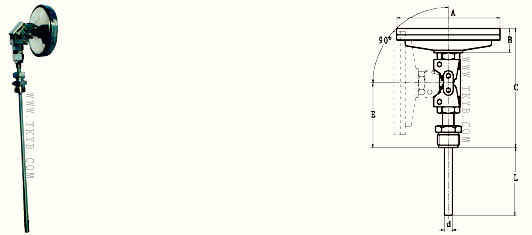

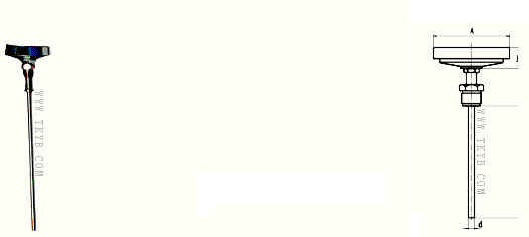

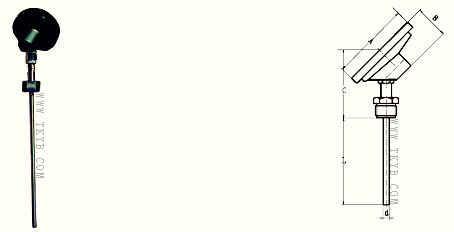

8、外形尺寸

形式	A	B	C	E	L	D
轴向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
径向型	65	50	110	34
	105	50	110	34
	155	50	110	34
135°向型	105	23	85	-
	155	23	85	-
万向型	105	23	178	120
	155	23	178	120

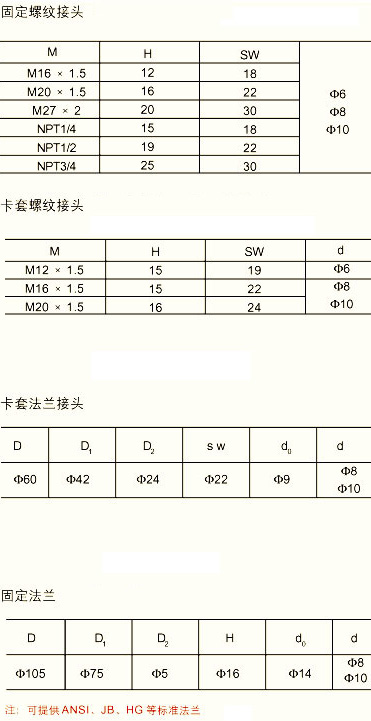

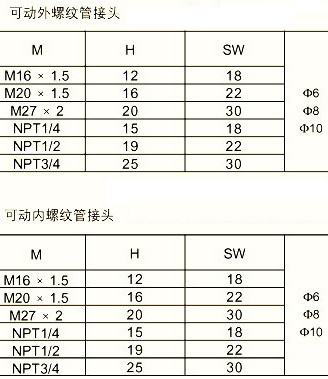

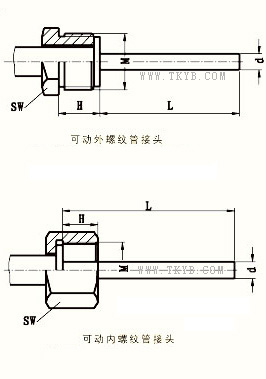

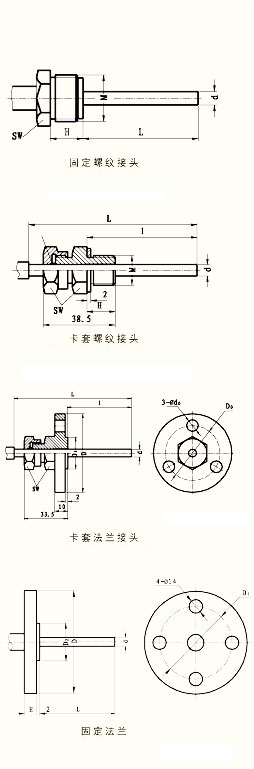

9、安装固定形式

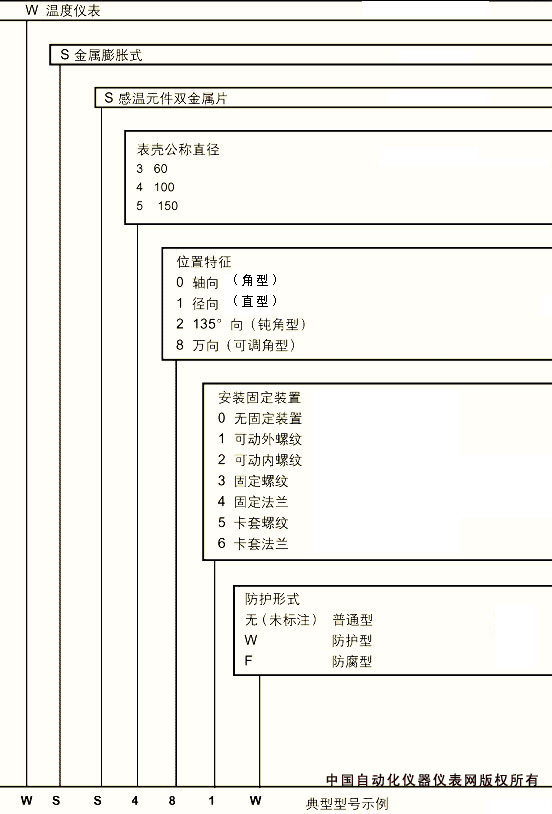

10、双金属温度计型号命名方式

11、型号及规格

　　轴向型双金属温度计

型 号	测温范围℃	精度等级	保护管材料	规    格		安装固定装置
				D	L
WSS-300	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-400				Φ100
WSS-500				Φ150
WSS-301				Φ60		可动外螺纹
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可动内螺纹
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺纹
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法兰
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺纹
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60		卡套法兰
WSS-406				Φ100
WSS-506				Φ150

　　径向型双金属温度计

型 号	测温范围℃	精度等级	保护管材料	规    格（mm）		安装固定装置
				D	L
WSS-310	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可动外螺纹
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可动内螺纹
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺纹
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法兰
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺纹
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60		卡套法兰
WSS-416				Φ100
WSS-516				Φ150

　　135º向型双金属温度计

型 号	测温范围℃	精度等级	保护管材料	规    格(mm)		安装固定装置
				D	L
WSS-420	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-520				Φ150
WSS-421				Φ100		可动外螺纹
WSS-521				Φ150
WSS-422				Φ100		可动内螺纹
WSS-522				Φ150
WSS-423				Φ100		固定螺纹
WSS-523				Φ150
WSS-424				Φ100		固定法兰
WSS-524				Φ150
WSS-425				Φ100		卡套螺纹
WSS-525				Φ150
WSS-426				Φ100		卡套法兰
WSS-526				Φ150

　　万向型双金属温度计

型 号	测温范围℃	精度等级	保护管材料	规格		安装固定装置
				D	L
WSS-480	-80-+40 0-80 0-100 0-150 0-200 0-400 0-500	1．5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	无固定装置
WSS-580				Φ150
WSS-481				Φ100		可动外螺纹
WSS-581				Φ150
WSS-482				Φ100		可动内螺纹
WSS-582				Φ150
WSS-483				Φ100		固定螺纹
WSS-583				Φ150
WSS-484				Φ100		固定法兰
WSS-584				Φ150
WSS-4285				Φ100		卡套螺纹
WSS-585				Φ150
WSS-486				Φ100		卡套法兰
WSS-586				Φ150

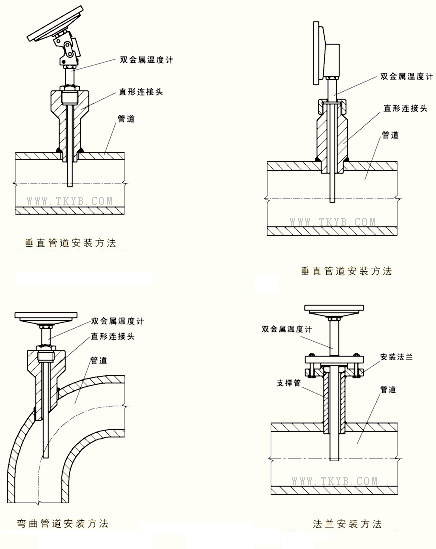

12、安装方式

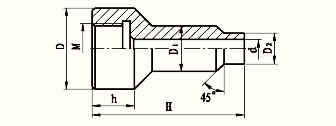

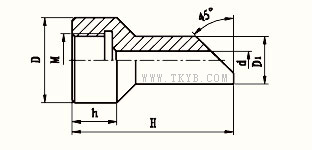

13、直形连接头规格

代号	M	D	D1	D2	d	h	H
TH48A	M16X1.5	Φ36	Φ18	Φ14	Φ7	27	80
TH48B	M20X1.5	Φ40	Φ18	Φ14	Φ7	27	60
TH48C	M27X2	Φ47	Φ28	Φ22	Φ17	32	60
TH48D	M33X2	Φ55	Φ36	Φ30	Φ21	34	120
TH48E	NPT1/2	Φ39	Φ27	Φ21	Φ16	35	60 120
TH48F	NPT3/4	Φ47	Φ31	Φ25	Φ20	40
TH48G	NPT1	Φ47	Φ41	Φ35	Φ30	45

代号	M	D	D1	d	h	H
TH49A	M27X2	Φ47	Φ28	Φ18	30	90
TH49B	M33X2	Φ55	Φ36	Φ24	30	150
TH49C	NPT1/2	Φ39	Φ27	Φ16	30	90
TH49D	NPT3/4	Φ47	Φ31	Φ20	35	90 150
TH49E	NPT1	Φ47	Φ41	Φ30	40

代号	M	D	D1	d	H
TH50A	M16X1.5	Φ26	Φ28	Φ18	90
TH50B	M20X1.5	Φ30	Φ36	Φ24	150
TH50C	M27X2	Φ37	Φ27	Φ16	90
TH50D	NPT1/4	Φ16	Φ31	Φ20	90 150
TH50E	NPT1/2	Φ21	Φ41	Φ30
TH50F	NPT3/4	Φ34	Φ41	Φ30

14、双金属温度计的选型须知

1. 　　型号
2. 　　表盘直径
3. 　　精度等级
4. 　　安装固定形式
5. 　　测温范围
6. 　　长度或插入深度

　　例A：万向型双金属温度计，表盘直径100，测温范围0-400℃，1.5级，活动外螺纹 M27x2，长度450mm，WSS-481，0-400℃，L=450mm，M27x2
