热套式双金属温度计

1、应用

   热套式双金属温度计可配合各式安装套管，适用不同压力等级要求。可以测量生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。

2、主要参数

1. 标度盘公称直径：100
2. 精度等级：1.0、1.5
3. 連接尺寸：M20x1.5、NPT1/2
4. 热响应时间：≤40s
5. 防护等级：IP55

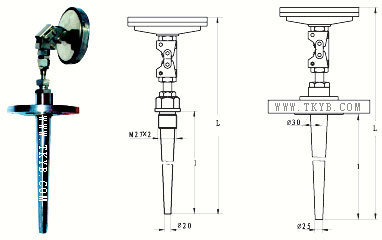

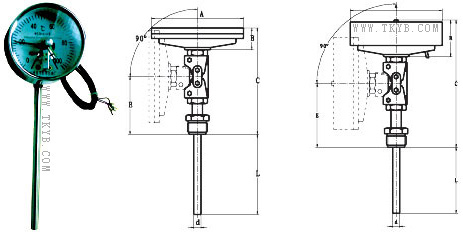

3、外形尺寸

形 式	D	A	B	E	d
径向型	105	23	73		Ф8 Ф10
	155	23	73
轴向型	65	50	110	34
	105	50	110	34
万向型	105	23	178	120
	155	23	178	120
电接点 轴向型	128	40	135
电接点 径向型	128	72	150	42
电接点 万向型	128	40	175	98

4、型号及规格

型 号	测温范围	精度等级	保护管材料	规 格	公称压力	套管形式
WSS-403S	-80-+40    -40-+80    0-50    0-100    0-150    0-200    0-300    0-400    0-500	1、5	1Cr18Ni9Ti       304         316         316L      哈氏C-276	75      100      150      200      300	≤30MPa	螺纹連接式
WSS-503S
WSS-413S
WSS-513S
WSS-483S
WSSX-413S
WSSX-483S
WSS-403L					150-40MPa	法兰連接式
WSS-503L
WSS-413L
WSSX-503L
WSS-483L
WSS-583L
WSSX-403L
WSSX-483L

  注： 可配各式安装套管，热安装套管形式详见热安装套管
       保护管其余材质根据协议订货：打﹡表示公称压力根据法兰压力等级而订。

5、选型须知

1. 型号
2. 精度等级
3. 测温范围
4. 安装固定形式
5. 热安装套管形式
6. 插入长度

   例A：万向型双金属温度计，测温范围0-400℃。热安装套管TH01F，插入长度300mm.即为：WSS-483TH01F  0-400℃  l=300mm.
