  您的位置:首页->产品列表->温度传感器->特殊热电偶/热电阻

热安装套管

1、应用

  与两节式热电偶/热电阻和双金属温度计配套使用,保护热电偶/热电阻和双金属温度计正常工作。且可用于高压高流速场合。

2、特点

  1. 全部参照IEC国际标准设计
  2. 盲孔加工,耐高压
  3. 与设备同期制造和安装
  4. 不同压力等级,可满足不同需要。

3、主要技术参数

    公称压力:一般是指在常温下,保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料,直径,壁厚有关,且与其结构形式,安装方法及被测介质的流速,种类有关。

    水压实验:对保护管的耐压和泄露检查有要求时,须对保护管进行试验。试验压力为保护管耐压等级的15倍。X射线探伤试验:对保护管的壁厚,偏心距等项目检查有要求时,须按用户要求进行检查。

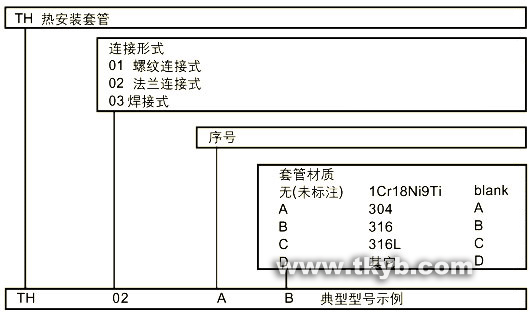

4、型号命名方法

5、保护管材质及选用

材 质 使 用 温 度℃

特 点 及 用 途

1Cr18Ni9Ti -200—800  具有高温耐腐蚀,通常作为一般耐热钢使用
304 -200—800  低碳含量,具有良好耐晶间腐蚀性,通常作为一般耐热钢使用
316 -200—750  低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用
316L -200—750  超低碳含量,具有良好耐晶间腐蚀性,作为耐腐蚀钢使用
蒙乃尔MonelK500 -100—700  镍铜合金,具有良好耐晶间腐蚀性,适用于强硫酸等腐蚀性场合
哈氏合金H.Alloy-276 -100—700  具有良好耐晶间腐蚀性,作为耐腐蚀钢使用
Incone1600 -100—1000  镍铬铁合金,具有优良高温抗氧化性,通常作为耐热钢使用
310S -200—1000  具有高温抗氧化性,耐腐蚀性通常作为耐热钢使用
GH3030 0—1100  镍基高温合金钢,具有优良抗氧化性,耐腐蚀性,通常作为耐热钢使用
GH3039 0—1300  镍基高温合金钢,具有优良抗氧化性,耐腐蚀性,通常作为耐热钢使用
高铝质 0—1300  工业陶瓷管,具有优良抗氧化性,耐腐蚀性
钢玉管 0—1600  工业陶瓷管,具有优良抗氧化性,耐腐蚀性
3YC52 0—1300  高温合金,具有优良抗氧化性,耐腐蚀性,机械性能好,适用于高温场所
二硅化钼MoSi2 0—1600  具有优良抗氧化性,耐腐蚀性,机械性能好,适用于高温场所

6、选型须知

  1. 型号
  2. 套管代号
  3. 插入深度
  4. 套管材料

  例:装配热电偶,活络管接头式,K型,套管代号TH02AB,插入深度150,套管材料316: WRN-52TH02AB  U=150
