SWP-LK系列流量积算控制仪

  五位瞬时流量+八位瞬时累积显示
  SWP-LED系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。

一、主要特点
  1、万能无跳线输入技术,使每台仪表仅通过简单快捷的参数设置,即可适配各种分度号。进一步提高了仪表的多用性与可靠性。
  2、流量系数K的自动演算具有多种输入信号功能,可配接各种差压、压力及频率式流量传感器(如涡街、涡轮、孔板等),可自由选择多种补偿方式(如温度、压力补偿等)。
  3、具有极宽的显示测量范围,可切换显示温度补偿测量值、压力补偿测量值、流量(差压、频率)测量值等,及十二位的流量累积测量值(0--999999999999字),可精确到小数点后三位(0.001)进行累积,可设定仪表内部参数使最大累积达到9999999999.99′100。
  4、采用查表法进行密度补偿,可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。
  5、仪表面板增加了一组LED发光二极管状态指示,每一发光二极管对应一种状态,用以指明对应显示值的工程含义,方便用户观测。

二、仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)

型号
SWP-LK80系列

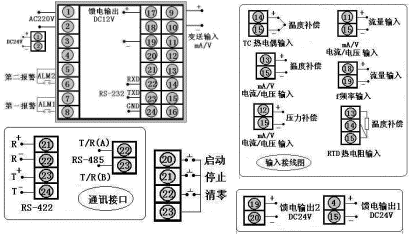

接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-LK90系列

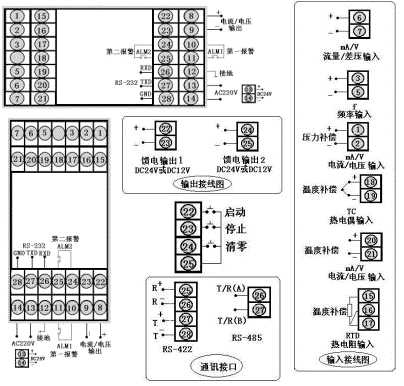

接 线 图
仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g

★ SWP-LK系列与LE系列接线端子序号不同
三、SWP-LED系列流量积算控制仪型谱表

型 号
代 码
说 明
SWP -LK
□ □□-□ □ -□ □ □- □ □- □- □- □ 5位+8位流量积算控制仪
外形尺寸
8
9

160×80mm,80×160mm
96×96mm
控制作用
01
02
03
04
05

无补偿输入
带补偿输入
过热蒸汽带温度压力补偿-查表法
饱和蒸汽带温、压补偿-查表法
用户特定曲线补偿输入-查表法
通讯方式
                  参见"通讯方式"
输出方式
                参见"输出方式"
流量信号类型
              参见"输入类型"
压力补偿类型
            参见"输入类型"
温度补偿类型
          参见"输入类型"
第一报警方式
N
H
L
B
C
D

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
流量定量到控制 --自动启动
流量定量过程控制--自动启动
流量定量到控制 --自动清零
第二报警方式
N
H
L
B
C

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
流量定量到控制 --手动启动
流量定量过程控制--手动启动
馈电输出
N
P
2P

无馈电输出(可省略)
单路DC24V馈电输出
双路DC24V馈电输出
供电方式
W
T


DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)
外形特征
S

竖式显示仪表
横式显示仪表(可省略)

★ 输入类型:(出厂默认值)

代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
说 明
A
4~20 mA
-1999~99999 d
O
脉冲-集电极开路
0~5KHz
本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围
B
0~10 mA
-1999~99999d
G
Pt100
-200~650℃
C
1~5V
-1999~99999d
E
热电偶E型
0~1000 ℃
D
0~5V
-1999~99999d
K
热电偶K型
0~1300 ℃
M
0~20 mA
-1999~99999d
R
用户特定
-1999~99999 d
F
脉 冲
0~5KHz
N
无补偿输入


★ 输出方式

选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V

★ 通讯方式

选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格

★ 注1:LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
★ 注2:仪表除0~20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
★ 如用户选择特定曲线补偿输入(查表法)时,请在订货时提供相关技术参数或密度表格。
★ 型号举例:
  ①SWP-LK802-02-AAG-NN
  补偿输入5位流量积算控制仪,流量输入类型为4~20mA,压力补偿输入类型为4~20mA,温度补偿输入类型为4~20mA,4~20mA变送输出,无报警输出。
