SWP-LE80系列流量积算仪表(SWP-L80仪表的改进型)

  五位瞬时流量+六位瞬时累积显示
  SWP-LED系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。

一、主要特点
  1、瞬时流量显示范围由0-9999增加到0-99999,即5位显示。 这样,提高了显示的可观性,满足了大流量测量场合的需求。
  2、仪表面板增加了一组LED发光二极管状态指示,在带温压补偿的测量中,要监测的显示值较多,仪表受只有一组LED数码显示器的限制,只能采用分时显示的方式,往往给观测带来不便。为此,我们在仪表面板增加了一组LED发光二极管作为显示值含义指示,每一发光二极管对应一种状态,用以指明对应显示值的工程含义,方便用户观测。
  3、增加流量补偿系数K的自动演算功能。   在流量测量中,系数K的计算正确与否对测量结果关系重大,而K值的计算涉及位数亢长的小数或带小数,运算中需要开方及多位数的乘除,用户往往感到不便,带有流量补偿系数K自动演算功能的仪表解决了这一问题,只要根据被测介质的情况,由仪表面板按键依次输入正确的常数,余下的运算仪表会自动完成并置入相应的存储器中,减轻了用户的负担,避免了人为的差错。

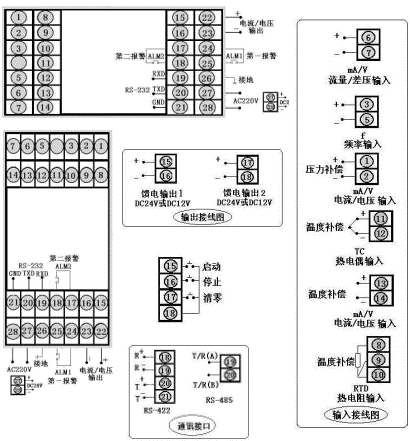

二、仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)

型号 SWP-LE80系列 接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

三、SWP-LE系列流量积算控制仪型谱表

型 号
代 码
说 明
SWP-LE-
□ □□- □ □ -□ □ □-□ □ □ □ □ 5位+6位流量积算控制仪
外形尺寸
8                       160×80mm(横式),80×160mm(竖式)
控制作用
01
02
03
04
05

无补偿输入
带补偿输入
过热蒸汽带温度压力补偿-查表法
饱和蒸汽带温、压补偿-查表法
用户特定曲线补偿输入-查表法
通讯方式
                  参见"通讯方式"
输出方式
                参见"输出方式"
流量信号类型
              参见"输入类型"
压力补偿类型
            参见"输入类型"
温度补偿类型
          参见"输入类型"
第一报警方式
N
H
L
B
C
D

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
流量定量到控制 --自动启动
流量定量过程控制--自动启动
流量定量到控制 --自动清零
第二报警方式
N
H
L
B
C

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
流量定量到控制 --手动启动
流量定量过程控制--手动启动
馈电输出
N
P
2P

无馈电输出(可省略)
单路DC24V馈电输出
双路DC24V馈电输出
供电方式
W
T


DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)
外形特征
S

竖式显示仪表
横式显示仪表(可省略)

★ 通讯方式

选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格

★ 输出方式

选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V

★ 输入类型:(出厂默认值)

代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
说 明
A
4~20 mA
-1999~99999 d
O
脉冲-集电极开路
0~5KHz
本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围
B
0~10 mA
-1999~99999d
G
Pt100
-200~650℃
C
1~5V
-1999~99999d
E
热电偶E型
0~1000 ℃
D
0~5V
-1999~99999d
K
热电偶K型
0~1300 ℃
M
0~20 mA
-1999~99999d
R
用户特定
-1999~99999 d
F
脉 冲
0~5KHz
N
无补偿输入


★ 注1:LE802、LE803、LE804系列可通过设定仪表二级参数互相切换。
★ 注2:仪表除0~20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
★ 如用户选择特定曲线补偿输入(查表法)时,请在订货时提供相关技术参数或密度表格。
★ 型号举例:SWP-LE801-02-F, SWP-LE802-21-AAG-HPS ,SWP-LE803-81-ACK-BL
