SWP-PID自整定/光柱显示控制仪（外给定或阀位控制）

　　SWP-LED系列PID外给定（或阀位）控制仪/PID外给定（或阀位）光柱显示控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。
　　SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数ma显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。

一、主要 te点
　　1、通过简单快捷的参数设置，即可适配多种分度号,进一步ti gao了仪表的多用性与可kao性。
　　2、PID参数自整定。
　　3、同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于多种测量控制场合。
　　4、自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。

二、fei 常规技shu参数

控制输出方式	PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度	+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围	0.0%-100.0%（单位：0.1%）
积分（复位）时间	0-9,999s（单位：1s）
微分（比率）时间	0-9,999s（单位：1s）
控制周期	1-250s（单位：1s）
采样周期	0.5s

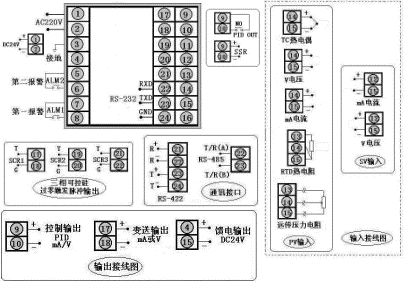

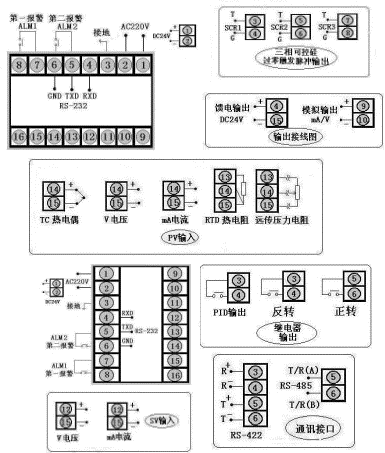

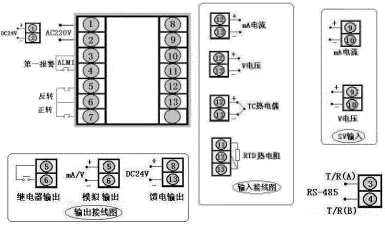

三、仪表外形及接线图（以下为基本配线，fei 常规订货请参考见随机接线图）

型号	SWP-ND415、D425系列	接 线 图
仪表外形	仪表尺寸:96×48×110mm 开孔尺寸:92×44mm 重 量:240g
型号	SWP-NS415、S425系列
仪表外形	仪表尺寸:48×96×110mm 开孔尺寸:44×92mm 重 量:240g
型号	SWP-ND815、D825系列	接 线 图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g
型号	SWP-NT815、T825系列
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g
型号	SWP-NS815、S825系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g
型号	SWP-NT815、T825系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g
型号	SWP-ND915、D925系列	接 线 图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重 量:400g
型号	SWP-ND715、D725系列	接 线 图
仪表外形	仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重 量:240g

fei 常规订货与本接线图不同之处，以随机接线图为准。

四、SWP-LED系列PID自动演算外给定（或阀位）控制仪型谱表

型 号

代 码

说 明

SWP -N

□ □ □□-□ □ □ -□□/□□-□ □ -□ -□

新一代PID自整定控制仪

外形 te征

D S

横式显示仪表 竖式显示仪表

外形尺寸

4 7 8 9

96×48mm（横） 48×96mm（竖） 72×72mm 160×80mm 80×160mm 96×96mm

控制作用

15 25

外给定控制 阀位控制（继电器正转反转控制）

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

PV输入类型

□□

参见"输入类型"

SV输入类型

□□

参见"输入类型"

di一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

P

DC24V馈电输出

供电方式

W T

DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

五、SWP-LED系列PID光柱显示外给定（或阀位）控制仪型谱表

型 号

代 码

说 明

SWP -N

T□□□-□ □ □- □□/□□-□ □-□- □ -□

新一代PID光柱显示控制仪

外形尺寸

8

160×80mm,80×160mm

控制作用

15 25

外给定控制 阀位控制(继电器正转反转控制)

通讯方式

□

参见"通讯方式"

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

PV输入类型

□□

参见"输入类型"

SV输入类型

□□

参见"输入类型"

di一报警方式

□

参见"报警输出方式"

第二报警方式

□

参见"报警输出方式"

馈电输出

P

DC24V馈电输出

供电方式

W T

DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

外形 te征

X

横式显示 竖式显示（可省略）

fei 常规型号或要求的, 请提供分度号或参考标准，定货时说明 。
★ 变送输出方式

选型代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	fei 常规规格

★ 输入类型

代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	fei 常规 规 格	用 户 te 定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切换输入只需设定仪表二ji参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V开方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V开方
03	K	07	WRe	12	4～20 mA	19	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	20	0～10mA开方

★ 报警输出方式

选型代码	N	H	L	G	A	D
输出方式	无报警（可省略）	上限报警	下限报警	偏差内报警	偏差外报警	LBA报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	tesu规格

★ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	fei 常规规格

★ di一报警输出只能选择N、H或L报警输出。
★ 注1：仪表显示方式为 PV、SV双LED显示。
★ 注2：外给定控制--可选择由内部设定控制目标值或由外部输入设定控制目标值。
★ 注3：阀位控制--继电器正转、反转控制输出。
★ 型号举例：
　　①SWP-ND815-21-08/12-HL-P-W
　　外给定控制，通讯方式RS232，输出方式继电器输出，PV输入类型为Pt100，SV输入类型为4～20 mA，di一报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。
