  您的位置:首页->产品列表->数字显示调节仪

SWP-PID自整定控制仪/PID光柱显示控制仪

  SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统,可根据被控对象自动演算出最佳PID控制参数。
  SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示),使测量值的显示更为清晰直观,并可选择双光柱显示。

一、主要特点
  1、 PID参数自整定。
  2、 可分别带有一路PID控制输出及一路变送输出,可适用各种测量控制场合。
  3、 手/自动无扰动切换,手自状态下可修改参数。
  4、 具有多种调节输出方式(PWM输出、可控规触发输出、固态继电器输出及电压/电流输出)。

二、特殊技术参数

控制输出方式
PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配,无相对误差
比例范围
0.0%-100.0%(单位:0.1%)
积分(复位)时间
0-9,999s(单位:1s)
微分(比率)时间
0-9,999s(单位:1s)
控制周期
1-250s(单位:1s)
采样周期
0.5s

三、仪表外形及接线图(以下为基本配线方式,特殊订货请参见随机接线图)

型号
SWP-ND405系列

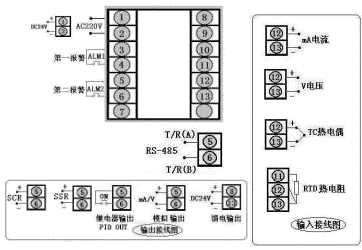

接 线 图
仪表外形

仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g

型号
SWP-ND405系列
仪表外形

仪表尺寸:48×96×110mm
开孔尺寸:44×92mm
重 量:240g

型号
SWP-ND805系列

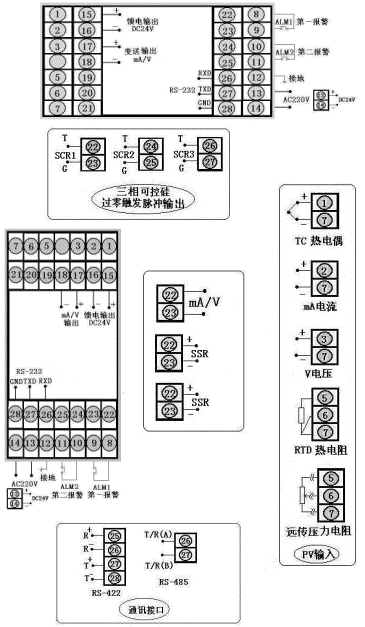

接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号
SWP-NT805系列
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

型号
SWP-NS805系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-NT805系列(竖式)
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-ND905系列

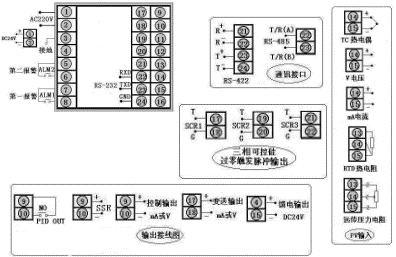

接 线 图
仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g

型号
SWP-ND705系列

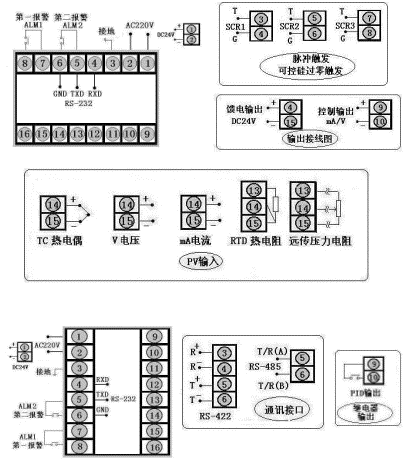

接 线 图
仪表外形

仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g

型号
SWP-ND105系列

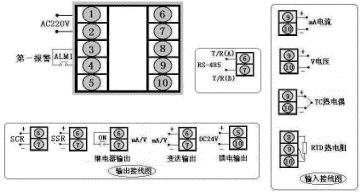

接 线 图
仪表外形

仪表尺寸:48×48×110mm
开孔尺寸:44×44mm
重 量:180g

四、SWP-LED系列PID参数自整定控制仪型谱表

型 号
代 码
说 明
SWP -N
□ □ □□ -□ □ -□ □□ -□ □-□-□ 新一代PID自整定控制仪
外形特征
D
S

横式显示仪表
竖式显示仪表
外形尺寸
1
4
7
8
9

48×48mm
96×48mm(横) 48×96mm(竖)
72×72mm
160×80mm 80×160mm
96×96mm
控制作用
05
                PID自整定控制
通讯方式
0
2
4
8
9

无通讯
通讯接口为RS-232C
通讯接口为RS-422
通讯接口为RS-485
通讯接口特殊规格
控制输出
            参见"控制输出方式"
变送输出
          参见"变送输出方式"
输入类型
□□
        参见"输入类型"
第一报警方式
N
H
L

无报警(可省略)
上限报警
下限报警
第二报警方式
N
H
L

无报警(可省略)
上限报警
下限报警
馈电输出
P
  DC24V 馈电输出
供电方式
W
T

DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)

五、SWP-LED系列PID光柱显示控制仪型谱表

型 号
代 码
说 明
SWP -N
T □ □□ -□ □ □- □□-□ □- □- □- □ 新一代光柱PID显示控制仪
外形尺寸
8
                    160×80mm(横),80×160mm(竖)
控制作用
05
                  PID自整定控制
通讯方式
0
2
4
8
9

无通讯
通讯接口为RS-232C
通讯接口为RS-422
通讯接口为RS-485
通讯接口特殊规格
控制输出
              参见"控制输出方式"
变送输出
            参见"变送输出方式"
输入类型
□□
          参见"输入类型"
第一报警方式
N
H
L

无报警(可省略)
上限报警
下限报警
第二报警方式
      参见"报警方式"
馈电输出
P
    馈电输出
供电方式
W
T


DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)
外形特征
X

横式显示
竖式显示(可省略)

★ 输入类型:

代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400~1800 ℃
09
Pt100.1
-99.9~199.9℃
17
30~350Ω
-1999~99999 d
02
S
0 ~1600 ℃
10
Cu50
-50.0~150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ~1300 ℃
11
Cu100
-50.0~150.0 ℃
19
4~20 mA开方
-1999~99999 d
04
E
0 ~1000 ℃
12
4~20 mA
-1999~99999 d
20
0~10mA开方
-1999~99999 d
05
T
-200~400 ℃
13
0~10 mA
-1999~99999 d
21
1~ 5 V开方
-1999~99999 d
06
J
0 ~1200 ℃
14
1~5 V
-1999~99999 d
22
0~5 V开方
-1999~99999 d
07
Wre
0 ~2300 ℃
15
0~5 V
-1999~99999 d
23
可切换输入
详见下表
08
Pt100
-200~650 ℃
16
0~20 mA
-1999~99999 d




★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:

代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1~5 V
21
1~5 V开方
02
S
06
J
10
Cu50
15
0~5 V
22
0~5 V开方
03
K
07
WRe
12
4~20 mA
19
4~20 mA开方


04
E
08
Pt100
13
0~10 mA
20
0~10mA开方



★ 变送输出方式

选型代码
0
2
3
4
5
8
输出方式
无输出
4~20mA
0~10mA
1~5V
0~5V
特殊规格

★ 报警输出方式

选型代码
N
H
L
G
A
D
输出方式
无报警(可省略)
上限报警
下限报警
偏差内报警
偏差外报警
LBA报警

★ 控制输出方式

选型代码
0
1
2
3
4
5
6 7 8
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V
SCR输出 SSR输出 特殊规格

★ 注:D105报警输出只有一个。
  控制输出为PID控制,变送输出为测量值对应的变送输出。D405及S405系列只能选择PID控制输出。
★ 同种分度号,选型代码和仪表编程代码不同,在仪表设定时请注意。
★ 型号举例:
  SWP-D805-21-08-HL-P-W
  PID自整定控制仪,通讯方式RS232,输出方式继电器输出,输入类型为Pt100,第一报警为上限报警,第二报警为下限报警,馈电输出,DC24V供电,横表。
