SWP-LED双回路数字显示控制仪/光柱显示控制仪
| SWP-LED系列数字显示双回路控制仪/光柱显示控制仪采用微处理器进行控制运算。 |
| SWP-LED系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。 |
| 一、主要特点 |
| 1、SWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。 |
| 2、可分别带有两路模拟量变送输出与继电器报警输出，适用于多种测试控制场合。 |
二、仪表外形及接线图（以下为基本配线方式，非常规订货请参见随机接线图）

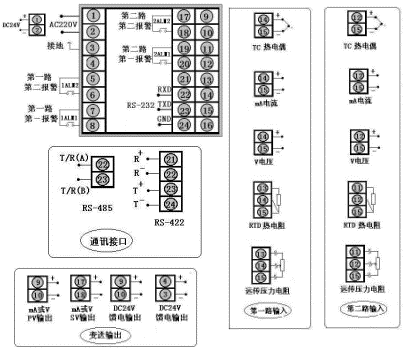

| 型号 | SWP-D823系列 | 接 线 图 |
| 仪表外形 |
|
 |

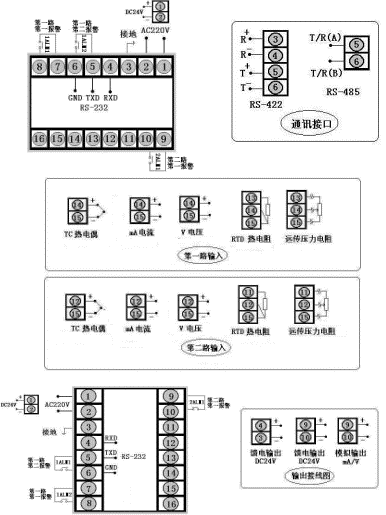

| 型号 | SWP-T823系列（横式） | |
| 仪表外形 |
|
|
| 型号 | SWP-S823系列 | |
| 仪表外形 |
|
|
| 型号 | SWP-T823系列（竖式） | |
| 仪表外形 |
|
|

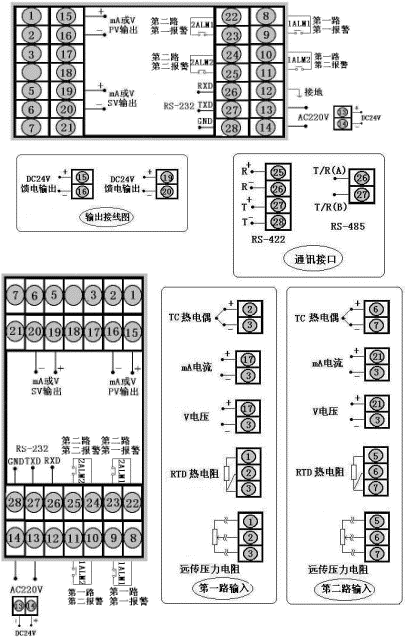

| 型号 | SWP-D923系列 | 接 线 图 |
| 仪表外形 |
|
 |

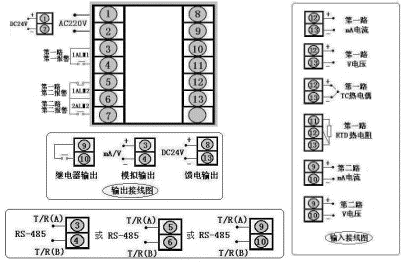

| 型号 | SWP-D423系列 | 接 线 图 |
| 仪表外形 |
|
 |
| 型号 | SWP-S423系列 | |
| 仪表外形 |  仪表尺寸:48×96×140mm 开孔尺寸:45×92mm 重 量:240g
|
|
| 型号 | SWP-D723系列 | 接 线 图 |
| 型号 |
|
 |
三、 SWP-LED系列双回路数字显示控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||||||||||||
| SWP - | □ □□□-□ □ □-□□/□□□-□/□ □ -□-□ | ||||||||||||||||||||||
| 外形特征 |
|
|
|||||||||||||||||||||
| 外形尺寸 |
|
|
|||||||||||||||||||||
| 控制作用 |
|
|
|||||||||||||||||||||
| 通讯方式 | □ |
参见"通讯方式" | |||||||||||||||||||||
| 第一路输出方式 | □ |
参见"输出方式" | |||||||||||||||||||||
| 第二路输出方式 | □ |
参见"变送输出方式" | |||||||||||||||||||||
| 第一路输入类型 | □□ |
参见"输入类型" | |||||||||||||||||||||
| 第二路输入类型 | □□ |
参见"输入类型" | |||||||||||||||||||||
| 第一路第一报警方式 |
|
|
|||||||||||||||||||||
| 第一路第二报警方式 |
|
|
|||||||||||||||||||||
| 第二路第一报警方式 |
|
|
|||||||||||||||||||||
| 第二路第二报警方式 |
|
|
|||||||||||||||||||||
| 馈电输出 |
|
|
|||||||||||||||||||||
| 供电方式 |
|
|
|||||||||||||||||||||
四、SWP-LED系列光柱测量显示控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||||||||||
| SWP - | T □□□-□ □ □-□□/□□□-□/□ □-□-□ □ | ||||||||||||||||||||
| 外形尺寸 | 8 |
160×80mm（横） 80×160mm（竖） | |||||||||||||||||||
| 控制作用 |
|
|
|||||||||||||||||||
| 通讯方式 | □ |
参见"通讯方式" | |||||||||||||||||||
| 第一路输出方式 | □ |
参见"变送输出方式" | |||||||||||||||||||
| 第二路输出方式 | □ |
参见"变送输出方式" | |||||||||||||||||||
| 第一路输入类型 | □□ |
参见"输入类型" | |||||||||||||||||||
| 第二路输入类型 | □□ |
参见"输入类型" | |||||||||||||||||||
| 第一路第一报警方式 |
|
|
|||||||||||||||||||
| 第一路第二报警方式 |
|
|
|||||||||||||||||||
| 第二路第一报警方式 |
|
|
|||||||||||||||||||
| 第二路第二报警方式 |
|
|
|||||||||||||||||||
| 馈电输出 |
|
|
|||||||||||||||||||
| 供电方式 |
|
|
|||||||||||||||||||
| 外形 特征 |
|
|
|||||||||||||||||||
★ 输入类型
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ | 17 |
30～350Ω |
-1999～99999 d |
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ | 18 |
特殊 规 格 |
用 户 特 定 |
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ | 19 |
4～20 mA开方 |
-1999～99999 d |
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d | 20 |
0～10mA开方 |
-1999～99999 d |
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d | 21 |
1～ 5 V开方 |
-1999～99999 d |
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d | 22 |
0～5 V开方 |
-1999～99999 d |
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d | 23 |
可切换输入 |
详见下表 |
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d | 24 |
频率输入 |
0～5kHz |
★ 全切换输入只需设定仪表二ji参数，即可切换输入多种分度号，可输入分度号如下：
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 | 1～ 5V开方 |
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 | 0～5V开方 |
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20 mA开方 |
||
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA开方 |
★ 变送输出方式
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊规格 |
★ 通讯方式
选型代码 |
0 |
2 |
4 |
8 |
9 |
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
| ★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。 |
| ★ 注：D423只能做两个报警，即每路各一个报警。 |
| ★ 型号举例： |
| SWP-D823-212－10/09-HL/HL-P-W |
| 测量显示，通讯方式为RS232，第一路输出方式为继电器输出，第二路输出方式为4～20mA，第一路输入类型为CU50，第二路输入类型为Pt100.1，第一路第一报警为上限报警，第一路第二报警为下限报警，第二路第一报警为上限报警，第二路第二报警为下限报警，DC24馈电输出，供电方式DC24V。 |
