SWP-X100闪光报警控制器

一、仪表特点
  1、 可以方便拼装成多回路报警系统。
  2、 半导体平面发光器件,亮度高、色柔和、功耗低,并联驱动,工作寿命长,且灯屏更换方便。
  3、 单片机技术,光电隔离,内置蜂鸣器,整机抗干扰能力极强。
  4、 插入式电路板结构,有继电器结点输出和电压输出等多种输出方式便于维护和操作。
  5、 现场可任意选择常开或常闭输入方式。

二、仪表主要技术参数

输入信号
无源接点开关量(常开或常闭)
供音响使用的控制信号,高电平≥4V
输出信号
开关输出 输出一对无源常开触点开关(报警时闭合)。触点动作同步于报警音响。
直流电平信号输出 >4V
无源开关量 (常开:报警时闭合),触点容量3A/24VDC、0.7A/110VAC
技术指标
线路输入电阻 ≥50Ω
供电电源 DC24V±5%
功 耗 报警时1.8W,无报警时0.1W
使用环境
相对温度 -10 ~ 50℃
相对湿度 ≤85%RH        o 无结露、无腐蚀性气体
大气压力 86~106kPa

三、仪表外形及安装方式

仪表外形

仪表尺寸:80×40×100mm
开孔尺寸:66×35mm
重 量:240g

安装方式
该仪表可拼装,亦可密集安装

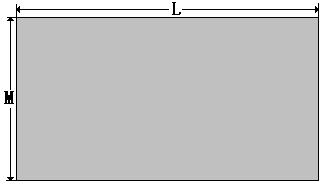

密集安装的开孔尺寸

M=(40.5×m)-10
L=(80×n)-14
m:每列报警器的个数
n:每排报警器的个数

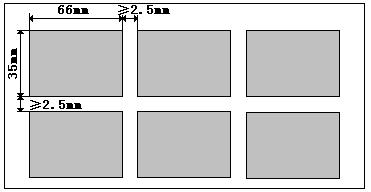

点阵式安装的开孔尺寸

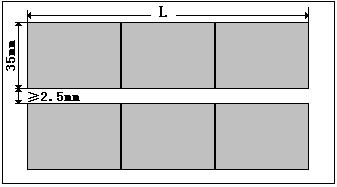

条列式安装的开孔尺寸

L=(80×n)-14
n:每排报警器的个数

四、仪表接线图及报警功能

单台单点接线图

单台双点接线图

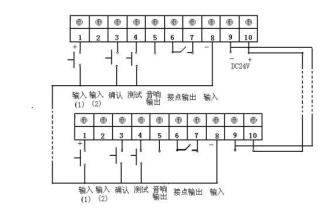

多台双点报警器原理接线图

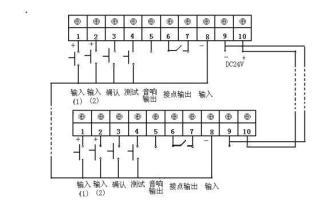

多台单点报警器原理接线图

报警功能
报警器
正常
报警
确认
恢复正常
确认前恢复
确认
灯光
音响

注:

灯灭
闪光
平光
无声
发声

五、SWP系列闪光报警控制仪型谱表

型 号
代 码
说 明
SWP -
□ □□□ □ □ □
仪表类型
X         闪光报警器
控制作用
101
102

单点
双点
输入方式
J
D

无源接点信号输入
TTL电平信号输入
报警方式
N
K

无继电器报警
有继电器报警
供电方式
W
DC24V供电

★ 型号举例:
  SWP-X101-J-K-W
  单点控制,无源接点信号输入,有继电器报警,DC24V供电。
