SWP-X80闪光报警控制仪

  SWP-LED系列闪光报警控制仪可与各种SWP系列控制仪表或其他接点式控制检测仪表配套使用。可同时检测八路输入信号,八路信号均采用大规模、高亮度数码管分别显示各通道的当前状态值。

一、仪表特点
  闪光报警控制仪的输入信号可选择接点式开路报警、接点式闭路报警或TTL电平。具有多种报警控制输出方式,可自由选择闪光报警、声音报警、继电器报警触点控制输出及带报警记忆或不带报警记忆功能。

二、仪表外形及接线图(以下为基本配线方式,特殊订货请参见随机接线图)

型号
SWP-X803系列
接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

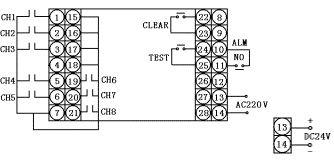

接线图

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

三、SWP系列闪光报警控制仪型谱表

型 号
代 码
说 明
SWP -
□  □□□  □ □ □ □ □
特 征
X             参数显示:八位高亮度LED通道显示
控制作用
803
          闪光报警仪
通讯方式
        0:无通讯;2:RS-232;8:RS-485
指示方式
D
N

八段数码管指示
平面LED指示(无通讯)
输入信号
A
B
C
D

接点式闭路报警
接点式开路报警
标准TTL电平
特殊规格
馈电输出
P
  DC24V馈电输出
供电方式
W

DC24V供电
AC220V供电(线性电源,可省略)

★ 平面LED指示的闪光报警器无通讯,无开关电源供电方式。

★ 型号举例:
  ①SWP-X803-D-A-P-W(发光管式指示)
  接点式闭路报警,DC24V馈电输出,DC24V供电,发光管式指示。
  ②SWP-X803-8N-B-P-T(数字式指示)
  通讯方式RS485,接点式开路报警,DC24V馈电输出,AC90~265V供电,数字式指示。
