  您的位置:首页->产品列表->数字显示调节仪

SWP-LED-HK液位/容积控制仪

  SWP-LED液位/容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。

一、主要特点
  1、有极宽的显示测量范围,可显示整五位的液位测量值及整八位的容积测量值(0--999999字),可精确到小数点后三位(0.001)进行容积显示。
  2、查表法进行运算,可对无规则罐体实现高精度的液位<=>容积转换控制。

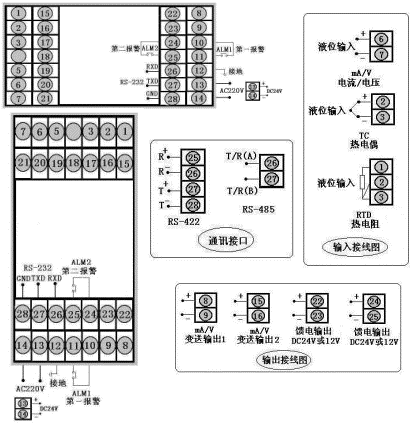

二、仪表外形及接线图(以下为基本配线,特殊订货请参见随机接线图)

型号
SWP-HK80系列
接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

型号
SWP-HK90系列
接 线 图
仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g

★HK80系列与HE80系列接线端子序列号定义不同

三、SWP-LED液位<=>容积控制仪型谱表

型 号
代 码
说 明
SWP - HK
□ □□- □ □-□□ - □ □ -□ -□ -□ 5位+8位液位<=>容积控制
外形尺寸
8
9

160×80mm(横式)80×160mm(竖式)
96×96mm
控制作用
01
03

无控制(无报警)输出
带控制(有报警)输出
通讯方式
              参见"通讯方式"
输出方式
            参见"控制输出方式"
输入类型
□□
          参见"输入类型"
第一报警方式
N
H
L

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
第二报警方式
N
H
L

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
馈电输出
N
P

无馈电输出(可省略)
DC24V馈电输出
供电方式
W
T


DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)
外形特征
S

竖式显示仪表
横式显示仪表(可省略)

★ 输入类型:(出厂默认值)

代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
说 明
A
4~20 mA
-1999~99999d
D
0~5 V
-1999~99999d
本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围
B
0~10 mA
-1999~99999d
L
电 阻
-1999~99999d
C
1~5 V
-1999~99999d
R
用户特定
全 量 程

★ 控制输出方式

选型代码
0
1
2
3
4
5
6
7
8
9
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V
SCR输出 SSR输出 特殊规格 SOT输出

★ 通讯方式

选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格

★ 型号举例:
  ①SWP-HK801-22-A-NN
  无控制(或报警)输出液位?容积控制仪,输入类型为4~20mA,带RS-232通讯,4~20mA控制输出,无报警输出。
  ②SWP-HK903-81-A-HL-P
  带控制(或报警)输出液位?容积控制仪,输入类型为4~20mA,继电器控制输出,带RS-485通讯,带上下限继电器报警输出,带DC24V馈电输出。
