  您的位置:首页->产品列表->数字显示调节仪

SWP-LED32段双区PID可编程序控制仪

  SWP-LED系列32段PID可编程序控制仪适用于需要进行高精度多段曲线程序升/降温控制的系统。
  SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求,按照一定的曲线进行控制。
一、主要特点
  1、可分别带有一路PID控制输出及一种变送输出,可适用于各种测量控制场合。
  2、最多可分三十二段曲线对控制对象进行编程控制,每一段均采用PID参数设定控制,使控制更为精确可靠。

  3、可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。
  4、具有多种曲线控制输出功能,可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

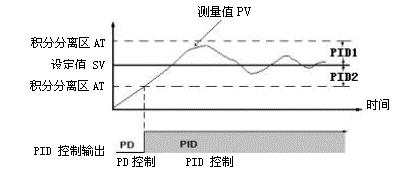

  5、可选择采用双区PID控制,抑制超调,提高控制精度。

二、特殊技术参数

控制输出方式
PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配,无相对误差
比例范围
0.0%-100.0%(单位:0.1%)
积分(复位)时间
0-9,999s(单位:1s)
微分(比率)时间
0-9,999s(单位:1s)
控制周期
1-250s(单位:1s)
采样周期
0.5s

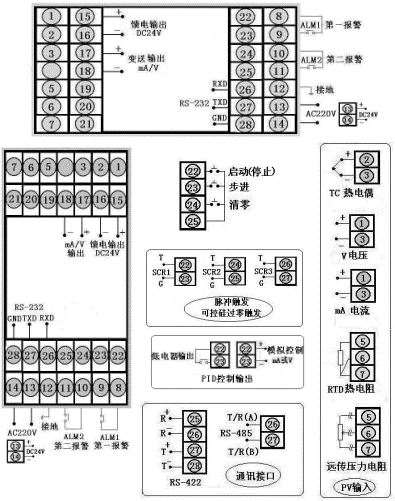

三、仪表外形及接线图(以下为基本配线,特殊订货请参考见随机接线图)

型号
SWP-P805系列
接 线 图
仪表外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


仪表外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

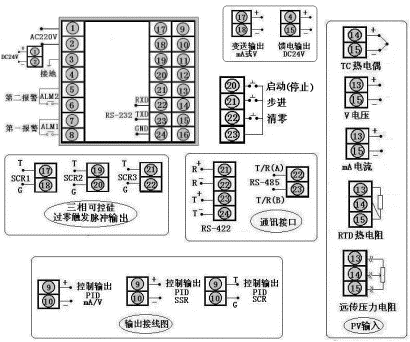

型号
SWP-P905系列
接 线 图
仪表外形

仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g

四、SWP-LED系列32段PID可编程序控制仪型谱表

型 号
代 码
说 明
SWP -
□ □ □□ -□  □ □-□□ - □  □ -□- □-□
特 征
P
                      32段PID可编程序控制仪
外形尺寸
8
9

160×80mm(横),80×160mm(竖)
96×96mm
控制作用
05
                  可编程序控制
通讯方式
                参见"通讯方式"
控制输出
              参见"控制输出方式"
变送输出
            参见"变送输出方式"
输入类型
□□
          参见"输入类型"
第一报警方式
        参见"报警输出方式"
第二报警方式
      参见"报警输出方式"
馈电输出
    DC24V馈电输出
供电方式
W
T


DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)
外形特征
S

竖式显示仪表
横式显示仪表

特殊型号或要求的,请提供分度号或参考标准,定货时说明 。
★ 输入类型

代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400~1800 ℃
09
Pt100.1
-99.9~199.9℃
17
30~350Ω
-1999~99999 d
02
S
0 ~1600 ℃
10
Cu50
-50.0~150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ~1300 ℃
11
Cu100
-50.0~150.0 ℃
19
4~20 mA开方
-1999~99999 d
04
E
0 ~1000 ℃
12
4~20 mA
-1999~99999 d
20
0~10mA开方
-1999~99999 d
05
T
-200~400 ℃
13
0~10 mA
-1999~99999 d
21
1~ 5 V开方
-1999~99999 d
06
J
0 ~1200 ℃
14
1~5 V
-1999~99999 d
22
0~5 V开方
-1999~99999 d
07
Wre
0 ~2300 ℃
15
0~5 V
-1999~99999 d
23
可切换输入
详见下表
08
Pt100
-200~650 ℃
16
0~20 mA
-1999~99999 d




★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:

代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1~5 V
02
S
06
J
10
Cu50
15
0~5 V
03
K
07
WRe
12
4~20 mA

04
E
08
Pt100
13
0~10 mA


★ 报警输出方式

选型代码
N
H
L
G
A
D
E
输出方式
无报警(可省略)
上限报警
下限报警
偏差内报警
偏差外报警
LBA报警
结束报警

★ 变送输出方式

选型代码
0
2
3
4
5
8
输出方式
无输出
4~20mA
0~10mA
1~5V
0~5V
特殊规格

★ 控制输出方式

选型代码
0
1
2
3
4
5
6 7 8 9
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V
SCR输出 SSR输出 特殊规格 SOT输出

★ 通讯方式

选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格

★ 第一报警输出只可选择N、H或L报警输出。
★ 注1:仪表显示方式为PV、SV、SEG三LED显示。
★ 型号举例:
  ①SWP-P805-822-12-HL
  输入类型为4~20mA,4~20mA控制输出,4~20mA变送输出,带RS-485通讯,带上下限继电器报警输出。
  ②SWP-P905-222-12-HL-P
  输入类型为4~20mA,4~20mA控制输出,4~20mA变送输出,带RS-232通讯,带上下限继电器报警输出,带DC24V馈电输出。
