SWP-RLK带打印流量积算控制仪

★ 五位瞬时流量+八位瞬时累积显示
  SWP-LED带打印流量积算控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值及累积流量值。

一、仪表特点
  1、 带打印流量积算控制仪可随意改变仪表的输入信号类型。采用最新无跳线技术,只需设定仪表内部参数,即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
  2、 带打印流量积算控制仪具有极宽的显示测量范围,可切换显示瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量(差压、频率)测量值等,及整十位的流量累积测量值(0--99999999字)可精确到小数点后三位(0.001)进行累积,可设定仪表内部参数使最大累积达到99999999.99′100。
  3、 带打印流量积算控制仪采用查表法进行密度补偿,可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。微型打印机开孔尺寸:111mm×57mm

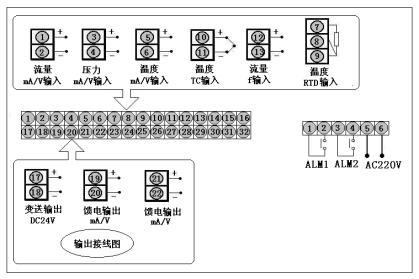

二、仪表接线图(以下为基本配线,特殊订货请参见随机接线图)

线

三、SWP-LED系列带打印流量积算控制仪型谱表

型 号
代 码
说 明
SWP -RLK
□ □□- □ □-□ □ □ -□ □ -□- □ 带打印5位+8位流量积算控制仪
外形尺寸
8                     160×80mm(横式)
控制作用
01
02
03
04
05

无补偿输入
带补偿输入
过热蒸汽带温度压力补偿-查表法
饱和蒸汽带温、压补偿-查表法
用户特定曲线补偿输入-查表法
通讯方式
                参见"通讯方式"
输出方式
              参见"输出方式"
流量信号类型
            参见"输入类型"
压力补偿类型
          参见"输入类型"
温度补偿类型
        参见"输入类型"
第一报警方式
N
H
L
B
C
D

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
流量定量到控制 --自动启动
流量定量过程控制--自动启动
流量定量到控制 --自动清零
第二报警方式
N
H
L
B
C

无控制(或报警,可省略)
上限控制(或报警)
下限控制(或报警)
流量定量到控制 --手动启动
流量定量过程控制--手动启动
馈电输出
N
P
2P

无馈电输出(可省略)
单路DC24V馈电输出
双路DC24V馈电输出
供电方式
T

AC 90~265V供电(开关电源)
AC 220V供电(线性电源,可省略)

★ 输入类型

代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
说 明
A
4~20 mA
-1999~99999 d
O
脉冲-集电极开路
0~5KHz
本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围
B
0~10 mA
-1999~99999d
G
Pt100
-200~650℃
C
1~5V
-1999~99999d
E
热电偶E型
0~1000 ℃
D
0~5V
-1999~99999d
K
热电偶K型
0~1300 ℃
M
0~20 mA
-1999~99999d
R
用户特定
-1999~99999 d
F
脉 冲
0~5KHz
N
无补偿输入


★ 输出方式

选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4~20mA
0~10mA
1~5V
0~5V

★ 通讯方式

选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格

★ 注:RLK802、RLK803、RLK804系列可通过设定仪表二级参数互相切换。
  仪表除0~20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
★ 型号举例:
  ①SWP-RLK801-21-A-HL-P
  无补偿输入,通讯方式RS232,继电器输出,流量输入类型4~20 mA,第一报警为上限报警,第二报警为下限报警,单路DC 24V馈电输出,AC 220V供电。
  ②SWP-RLK802-81-FAG-LH-2P-T
  带补偿输入, 通讯方式RS485, 继电器输出,流量输入类型脉冲,压力补偿输入类型4~20 mA,温度补偿输入类型Pt100,第一报警为下限报警,第二报警为上限报警,双路DC 24V馈电输出,AC 90~265V供电。
★ 订货时,也可选用LE、HK、HE系列带打印流量/容积积算控制仪,接线方式与RLK相同。带打印的仪表普及功能适用于LED流量计、LED-32段PID、LCD系列。订货时,需带打印机箱在原型号基础上加R,接线方式参考随机接线图。
