SWP-LCD-A/M手动操作器

　　SWP-LCD-A/M系列手动操作器可接在ge种调节器或计算机控制系统之后作备用仪表，在系统试车或调节器失效时，可由本控制器替代进行手动操作，以bao证生产的an全。

一、仪表 te点
　　1、能接受与系统同步的给定信号和反馈信号，根据二者的偏差进行调节，输出相应的控制量，并可取代小功率伺服放大器直接驱动阀门。
　　2、具备无扰动切换功能。能实现自动至手动的无扰动平滑切换；手动切换至自动时，采用逼近法积算，并带切换限幅功能，实现手动至自动的无扰动平滑切换。
　　3、可同时显示输入值和输出百分比值；指示报警和输出状态等。

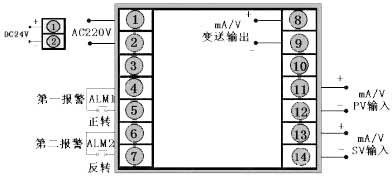

二、仪表外形及接线图(以下为基本配线方式， tesu订货请参见随机接线图)

型号	SWP-LCD-A/M系列	接 线 图
仪表外形	仪表尺寸:72×72×110mm 开孔尺寸:680×680mm 重 量:240g

三、SWP-LCD-A/M系列手动操作器型谱表

型 号	代 码									说 明
SWP -LCD	□□ □ □□ □ □□/□□- □ □- □									大屏幕带背光液晶显示仪表
仪表功能	A/M									手动操作器
外形尺寸	7									72×72 mm
控制作用	35									手动/自动操作，无扰切换
输出方式	□									参见"输出方式"
PV输入类型	□□									参见"输入类型"
SV输入类型	□□									参见"输入类型"
di一报警方式	N H L									无报警（可省略） 上限报警 下限报警
第二报警方式	N H L									无报警（可省略） 上限报警 下限报警
供电方式	W T									DC24V供电 AC90～265V供电（开关电源）

★ 输入类型

代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围
12	4～20 mA	-1999～9999 d	14	1～5 V	-1999～9999 d
13	0～10 mA	-1999～9999 d	15	0～5 V	-1999～9999 d

★　注：不能切换输入，订货时请确认型号。
★　输出方式

代 码	1	2	3	4	5	6	7	8	9
输出方式	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	tesu规格	阈位控制

SCR--可控硅过零触发脉冲输出 SSR--固态继电器控制输出
★　注：选择继电器输出正反转，无报警输出。
★ 型号举例：
　　①SWP-LCD-A/M735-01-12/14-N-W
　　输出方式为继电器正反转输出，PV输入类型为4～20 mA，SV输入类型1～5 V，DC24V供电。

　　3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。

二、仪表外形及接线图（以下为基本配线， tesu订货请参考随机接线图）

型号	SWP-LCD-NLQ系列	接 线 图
仪表 外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g
仪表 外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

三、SWP-LCD-LQ仪表型谱表

型 号

代 　　　　码

说 　　　明

SWP -LCD-N

□□□□ □□-□ □- □ □ □- □ □　□-□□-□- □

新一代大屏幕带背光液晶显示仪表

仪表功能

LQ

不记录

LQR

记录

外形尺寸

8

160×80mm（横）80×160mm（竖）

补偿信号

12

单路热量表

通讯方式

□

参见"通讯方式"

变送输出

□

参见"输出方式"

流量输入类型

□

参见"输入类型"

入口输入类型

□

参见"输入类型"

出口输入类型

□

参见"输入类型"

di一报警方式

□

参见"报警方式"

第二报警方式

□

参见"报警方式"

第三报警方式

□

参见"报警方式"

馈电输出

P 2P

DC24V馈电输出 2路DC24V馈电输出

供电方式

W

DC24V供电 AC220V供电

外形 te征

S

竖式显示仪表 横式显示仪表

★ 输入类型

代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围
A	4 ～ 20 mA	-1999～99999 d	S	S	0 ～1600 ℃
B	0 ～ 10 mA	-1999～99999 d	T	T	-200～400 ℃
C	1 ～ 5 V	-1999～99999 d	U	J	0 ～1200 ℃
D	0 ～ 5 V	-1999～99999 d	V	CU50	-50.0～150.0 ℃
M	0 ～ 20 mA	-1999～99999 d	W	PT100.1	-99.9～199.9℃
H	4～20 mA开方	-1999～99999 d	G	PT100	-200～650 ℃
I	0～10mA开方	-1999～99999 d	O	脉冲－集电ji开路	0～5KHz
J	1～ 5 V开方	-1999～99999 d	E	E	0～1000 ℃
Q	0 ～ 20 mA开方	-1999～99999 d	K	K	0～1300 ℃
F	脉 冲	0～5KHz	R	用 户 te 定	-1999～99999 d
L	B	400～1800 ℃	N	无补偿输入

★ 报警方式

选型代码	N	H	L
报警方式	无位式控制或报警（可省略）	位式上限控制或上限报警	位式下限控制或下限报警

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	tesu规格

★ 输出方式

选型代码	0	2	3	4	5
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V

★ 型号举例：
　　①SWP-LCD-NLQ812-21-AAA-HL-P-W-S
　　不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，di一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。
