  您的位置:首页->产品列表->数字显示调节仪

SWP-LCD-M多通道巡检控制仪

  SWP-LCD-M多路仪表适合于需要同时对多组过程参量(≤16)进行集中监测,超限报警,变送输出及远传的场合。
一、仪表特点
  1、用户依照仪表LCD显示屏中文菜单提示,通过面板按键可完成输入信号类型与分度号的自由切换,实现万能输入
  2、可选择统一报警输出,分别报警输出或分别变送输出。
  3、可带串行通信输出,可与各种输入/输出的设备双向通信,组成分级控制系统。

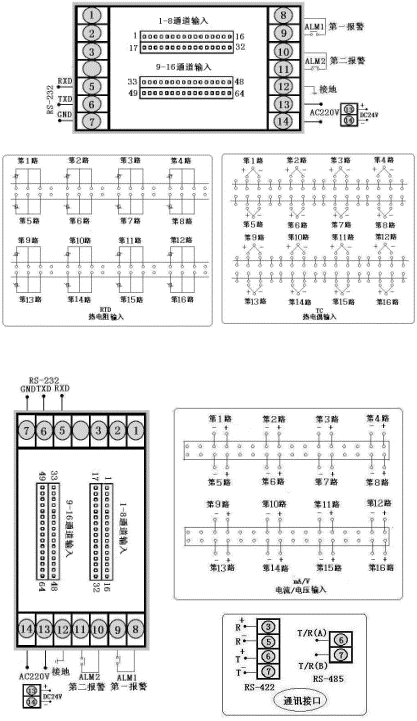

二、仪表外形及接线图:(以下为基本配线方式,特殊订货请参见随机接线图)
型号 SWP-LCD-M系列 接 线 图

仪表

外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g



仪表

外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

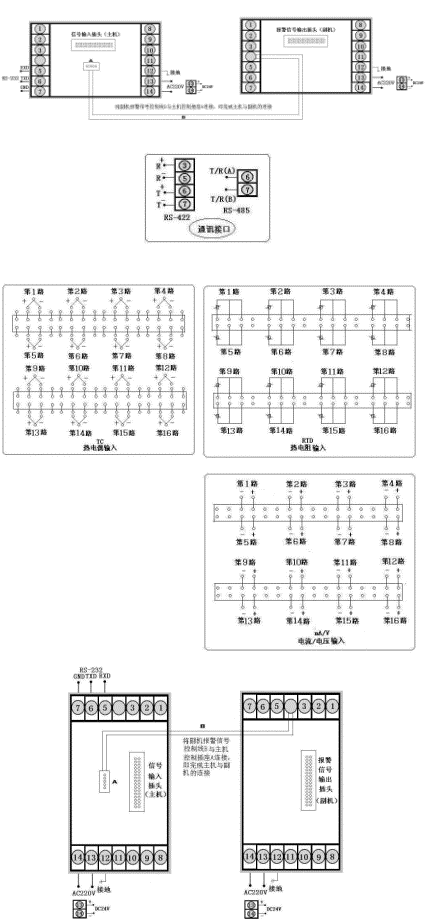

型号 SWP-MD808系列 接 线 图

仪表

外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g




型号  SWP-MS808系列

仪表

外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

三、SWP-LCD-M系列多通道巡检测量控制仪型谱表
型 号 代 码 说 明
SWP-LCD- □ □ □□- □ □ - □□ - □ □- □ -□- □ 大屏幕带背光液晶显示仪表
仪表功能
M
                    多通道巡回检测仪表
外形尺寸 8                   160×80mm(横式) 80×160mm(竖式)
控制作用
□□
                参见"控制作用"
通讯方式
              参见"通讯方式"
输出方式
            参见"输出方式"
输入类型
□□
          参见"输入类型"
第一报警方式
        参见"报警方式"
第二报警方式
      参见"报警方式"
报警记忆
K


带报警保持功能(本页注1)
不带报警保持功能
供电方式
W
T


DC24V供电
AC90~265V供电 (开关电源)
AC220V供电
外形特征
S

竖式
横式
★控制作用
选型代码 06 07 08 09 14
控制作用 八路巡检测量显示 八路巡检统一控制/报警输出 八路巡检分别控制/报警输出 十六路巡检测量显示 十六路巡检统一控制/报警输出
★ 输入类型
代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
01 B 400~1800 ℃ 09 Pt100.1 -99.9~199.9℃ 17 30~350Ω -1999~99999 d
02 S 0 ~1600 ℃ 10 Cu50 -50.0~150.0 ℃ 18 特 殊 规 格 用 户 特 定
03 K 0 ~1300 ℃ 11 Cu100 -50.0~150.0 ℃ 19 4~20 mA开方 -1999~99999 d
04 E 0 ~1000 ℃ 12 4~20 mA -1999~99999 d 20 0~10mA开方 -1999~99999 d
05 T -200~400 ℃ 13 0~10 mA -1999~99999 d 21 1~ 5 V开方 -1999~99999 d
06 J 0 ~1200 ℃ 14 1~5 V -1999~99999 d 22 0~5 V开方 -1999~99999 d
07 Wre 0 ~2300 ℃ 15 0~5 V -1999~99999 d 23 全可切换输入
08 Pt100 -200~650 ℃ 16 0~20 mA -1999~99999 d
★ 报警方式
选型代码 N H L
报警方式 无位式控制或报警(可省略) 位式上限控制或上限报警 位式下限控制或下限报警
★ 通讯方式
选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格
★ 输出方式
选型代码 0 1 2 3 4 5
输出方式 无输出 继电器 4~20mA 0~10mA 1~5V 0~5V
注1:统一报警输出:仪表所有通道共用一个(或两个)报警输出继电器。LCD仪表报警均为报警保持。报警保持功能:检测当前通道超限即输出报警并保持,直至所有通道均无超限方停止报警输出。分别控制/报警输出:即仪表各测量通道均有一个(或两个)报警继电器输出报警信号,报警输出互相独立或各通道均有一组相互独立的变送输出信号。
★ 型号举例:
  ①SWP-LCD-M814-21-08-HL-K-W-S
  十六路巡检统一控制/报警输出,通讯方式为RS-232,输出方式为继电器输入,输入类型为Pt100,第一报警为上限报警,第二报警为下限报警,带报警保持功能,DC24V供电,竖表。
  ②SWP-LCD-M808-81-10-L-H-K-T
  八路巡检分别控制/报警输出,通讯方式为RS-485,输出方式为继电器输入,输入类型为Cu50,第一报警为下限报警,第二报警为上限报警,AC90~265V供电(开关电源),横表。
二、 特殊技术参数
控制输出方式 PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
设定/显示精度 +0.5% FS+1位数max。设定值与显示值匹配,无相对误差
比例范围 0.0%-100.0%(单位:0.1%)
积分(复位)时间 0-9,999s(单位:1s)
微分(比率)时间 0-9,999s(单位:1s)
控制周期 1-250s(单位:1s)
采样周期 0.5s
三、仪表外形及接线图(以下为基本配线,特殊订货请参考随机接线图)
型号 SWP-LCD-NP系列(横式) 接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
型 号 代 码 说 明
SWP -LCD-N □ □□□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕带背光液晶显示仪表
仪表功能
P
                      32段PID可编程序控制仪
外形尺寸
8
                    160×80mm(横),80×160mm(竖)
控制作用
05
                  PID调节功能
通讯方式
                参见"通讯方式"
控制输出
              参见"控制输出方式"
变送输出
            参见"变送输出方式"
输入类型
□□
          参见"输入类型"
第一报警方式
        参见"报警输出方式"
第二报警方式
      参见"报警输出方式"
馈电输出
P
    DC24V馈电输出
供电方式
W
T


DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)
外形特征
S

竖式显示仪表
横式显示仪表
★ 输入类型
代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
01 B 400~1800 ℃ 09 Pt100.1 -99.9~199.9℃ 17 30~350Ω -1999~99999 d
02 S 0 ~1600 ℃ 10 Cu50 -50.0~150.0 ℃ 18 特 殊 规 格 用 户 特 定
03 K 0 ~1300 ℃ 11 Cu100 -50.0~150.0 ℃ 19 4~20 mA开方 -1999~99999 d
04 E 0 ~1000 ℃ 12 4~20 mA -1999~99999 d 20 0~10mA开方 -1999~99999 d
05 T -200~400 ℃ 13 0~10 mA -1999~99999 d 21 1~ 5 V开方 -1999~99999 d
06 J 0 ~1200 ℃ 14 1~5 V -1999~99999 d 22 0~5 V开方 -1999~99999 d
07 Wre 0 ~2300 ℃ 15 0~5 V -1999~99999 d 23 全可切换输入 详见下表
08 Pt100 -200~650 ℃ 16 0~20 mA -1999~99999 d 24 频率输入  0~10KHz
★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:
代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
01 B 05 T 09 Pt100.1 14 1~5 V 21 1~5 V开方
02 S 06 J 10 Cu50 15 0~5 V 22 0~5 V开方
03 K 07 WRe 12 4~20 mA 19 4~20 mA开方
04 E 08 Pt100 13 0~10 mA 20 0~10mA开方
 ★报警输出方式
选型代码 N H L G A D
输出方式 无报警(可省略) 上限报警 下限报警 偏差内报警 偏差外报警 LBA报警
★ 变送输出方式
选型代码 0 1 2 3 4 5
输出方式 无输出 继电器 4~20mA 0~10mA 1~5V 0~5V
★ 通讯方式
选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格
★ 控制输出方式
选型代码 0 1 2 3 4 5 6 7 8 9
输出方式 无输出 继电器 4~20mA 0~10mA 1~5V 0~5V SCR输出 SSR输出 特殊规格 SOT输出
SCR--可控硅过零触发脉冲输出,SSR--固态继电器控制输出,SOT--双向可控硅输出
★ 型号举例:
  ①SWP-LCD-NP805-21-09-HL-P-W-S
  通讯方式为RS-232,输出方式为继电器输出,输入类型为Pt100.1,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,DC24V供电,竖表。
  ②SWP-LCD-NP805-81-08-LH-P-T
  通讯方式为RS-485,输出方式为继电器输出,输入类型为Pt100,第一报警为下限报警,第二报警为上限报警,DC24V馈电输出,AC90~265V供电(开关电源),横表。
