SWP-LCD-PID自整定控制仪(外给定或阀位控制)

  SWP-LCD系列PID外给定(或阀位)控制仪适用于需要进行高精度测量控制的系统,可取代放大器直接驱动执行的机构(如阀位等)。
  SWP-LCD系列PID控制仪表集数字仪表与模拟仪表于一体,可对温度、压力、液位、速度等测量信号进行数字量显示控制及相对模拟量显示,使测量值的显示更为清晰直观。

一、主要特点
  1、 同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出(开关量控制输出-继电器正转、反转控制)及一路模拟量变送输出,可适用于各种测量控制场合。
  2、 自动跟随外部给定值(或阀位反馈值)进行控制输出(模拟量控制输出或继电器正转、反转控制输出)。可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平稳切换。

二、特殊技术参数

控制输出方式 PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
设定/显示精度 +0.5% FS+1位数max。设定值与显示值匹配,无相对误差
比例范围 0.0%-100.0%(单位:0.1%)
积分(复位)时间 0-9,999s(单位:1s)
微分(比率)时间 0-9,999s(单位:1s)
控制周期 1-250s(单位:1s)
采样周期 0.5s

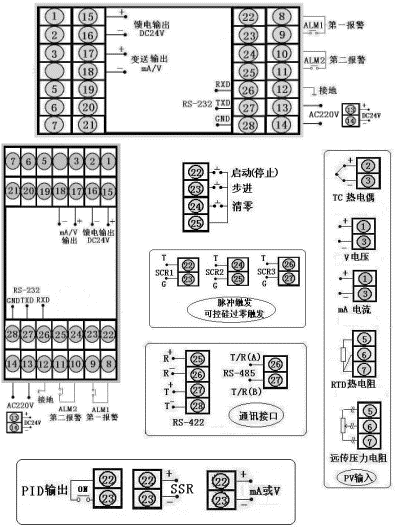

三、仪表外形及接线图(以下为基本配线,特殊订货请参考见随机接线图)

型号 SWP-ND815、D825系列 接 线 图
仪表外形



仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
型号 SWP-ND815、D825系列
仪表外形



仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g

四、SWP-LCD系列PID自动演算外给定(或阀位)控制仪型谱表

型 号 代 码 说 明
SWP-LCD-N □ □ □□-□ □ □ -□□/□□-□ □ -□ -□ 新一代PID控制仪
外形特征
D
S

横式显示仪表
竖式显示仪表
外形尺寸
8
                    160×80mm,80×160mm
控制作用
15
25

外给定控制
阀位控制(继电器正转反转控制)
通讯方式
                参见"通讯方式"
控制输出
              参见"控制输出方式"
变送输出
            参见"变送输出方式"
测量信号输入类型
□□
          参见"输入类型"
外给定信号输入类型或阀位反馈信号输入类型
□□
        参见"输入类型"
第一报警方式
      参见"报警输出方式"
第二报警方式
    参见"报警输出方式"
馈电输出
P
  DC24V馈电输出
供电方式
W
T

DC24V供电
AC90~265V供电(开关电源)
AC220V供电(线性电源,可省略)
特殊型号或要求的,请提供分度号或参考标准,定货时说明。

★ 输入类型

代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
01 B 400~1800 ℃ 09 Pt100.1 -99.9~199.9℃ 17 30~350Ω -1999~99999 d
02 S 0 ~1600 ℃ 10 Cu50 -50.0~150.0 ℃ 18 特 殊 规 格 用 户 特 定
03 K 0 ~1300 ℃ 11 Cu100 -50.0~150.0 ℃ 19 4~20 mA开方 -1999~99999 d
04 E 0 ~1000 ℃ 12 4~20 mA -1999~99999 d 20 0~10mA开方 -1999~99999 d
05 T -200~400 ℃ 13 0~10 mA -1999~99999 d 21 1~ 5 V开方 -1999~99999 d
06 J 0 ~1200 ℃ 14 1~5 V -1999~99999 d 22 0~5 V开方 -1999~99999 d
07 Wre 0 ~2300 ℃ 15 0~5 V -1999~99999 d 23 可切换输入 详见下表
08 Pt100 -200~650 ℃ 16 0~20 mA -1999~99999 d

★ 全切换输入只需设定仪表二级参数,即可切换输入多种分度号,可输入分度号如下:

代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
01 B 05 T 09 Pt100.1 14 1~5 V 21 1~5 V开方
02 S 06 J 10 Cu50 15 0~5 V 22 0~5 V开方
03 K 07 WRe 12 4~20 mA 19 4~20 mA开方
04 E 08 Pt100 13 0~10 mA 20 0~10mA开方

★ 报警输出方式

选型代码 N H L G A D
输出方式 无报警(可省略) 上限报警 下限报警 偏差内报警 偏差外报警 LBA报警

★ 变送输出方式

选型代码 0 1 2 3 4 5
输出方式 无输出 继电器 4~20mA 0~10mA 1~5V 0~5V

★ 控制输出方式

选型代码 0 1 2 3 4 5 6 7 8 9
输出方式 无输出 继电器 4~20mA 0~10mA 1~5V 0~5V SCR输出 SSR输出 特殊规格 SOT输出

★ 通讯方式

选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格
★ 注1:仪表作为阀位正反转控制时,只能带一个报警,上限或下限。
★ 注2:外给定控制――可选择由内部设定控制目标值或由外部输入设定控制目标值。
★ 注3:阀位控制――继电器正转、反转控制输出。
★ 注4:控制输出为PID或阀位控制,变送输出为测量值对应的变送输出。
★ 型号举例:
  SWP-LCD-ND815-21-08/12-HL-P-W
  外给定控制,通讯方式RS-232,输出方式继电器输出,测量信号输入类型为Pt100,外给定信号输入类型为4~20Ma,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,供电方式为直流24V供电。
