SWP-LCD-PID自整定控制仪

　　SWP-LCD系列PID自整定控制仪表适用于需要进行高精度测量控制的系统。
　　SWP-LCD系列PID自整定控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。

一、主要 te点
　　1、可分别带有一路PID控制输出及一路变送输出，可适用ge种测量控制场合。
　　2、手/自动无扰动切换，手自状态下可修改参数。
　　3、具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。

二、 tesu技shu参数

控制输出方式	PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度	+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围	0.0%-100.0%（单位：0.1%）
积分（复位）时间	0-9,999s（单位：1s）
微分（比率）时间	0-9,999s（单位：1s）
控制周期	1、2、4、6、15、30、60、120、240s（单位：1s）
采样周期	0.5s

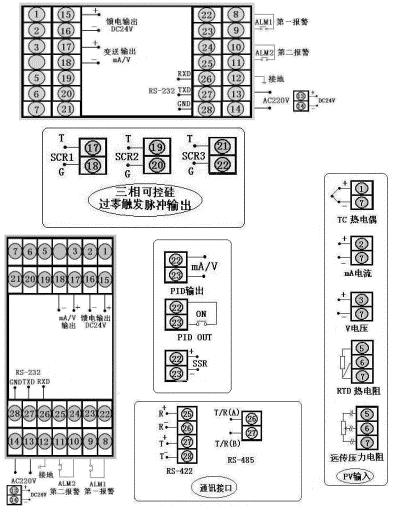

三、仪表外形及接线图（以下为基本配线方式， tesu订货请参见随机接线图）

型号	SWP-ND805系列	接 线 图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g
型号	SWP-NS805系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

四、SWP-LCD系列PID参数自整定控制仪型谱表

型 号

代 码

说 明

SWP－LCD－N

□ □ □□ -□ □ -□ □□ -□ □-□-□

新一代PID自整定控制仪

外形 te征

D S

横式显示仪表 竖式显示仪表

外形尺寸

8

160×80mm（横式）,80×160mm（竖式）

控制作用

05

PID自整定控制

通讯方式

0 2 4 8 9

无通讯 通讯接口为RS-232C 通讯接口为RS-422 通讯接口为RS-485 通讯接口 tesu规格

控制输出

□

参见"控制输出方式"

变送输出

□

参见"变送输出方式"

输入类型

□□

参见"输入类型"

di一报警方式

N H L

无报警（可省略） 上限报警 下限报警

第二报警方式

□

参见"报警方式"

馈电输出

P

DC24V 馈电输出

供电方式

W T

DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

★ 输入类型：

代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	te 殊 规 格	用 户 te 定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA开方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA开方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V开方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V开方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切换输入	详见下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切换输入只需设定仪表二ji参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5 V	21	1～5 V开方
02	S	06	J	10	Cu50	15	0～5 V	22	0～5 V开方
03	K	07	WRe	12	4～20 mA	19	4～20 mA开方
04	E	08	Pt100	13	0～10 mA	20	0～10mA开方

注意：同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。

★ 变送输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

★ 控制输出方式

选型代码	0	1	2	3	4	5	6	7	8	9
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	tesu规格	SOT输出

★ 报警输出方式

选型代码	N	H	L	G	A	D
输出方式	无报警（可省略）	上限报警	下限报警	偏差内报警	偏差外报警	LBA报警

★ 型号举例：
　　①SWP-LCD-NP805-21-09-HL-P-W-S
　　通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，di一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
　　②SWP-LCD-NP805-81-08-LH-P-T
　　通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，di一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
