SWP-LCD-NP 32段PID可编程序控制仪
SWP-LCD-NP32段PID可编程序控制仪是一种化多功能二次仪表，可按预先设置的程序，分段对被控参量自动进行监测，控制，记录与远传。适用于进行高精度多段曲线程序升/降温控制的系统（如啤酒发酵、窑炉升温等）。可根据生产过程的要求，按照一ding的曲线进行控制，zui多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为 jing确可kao。
一．仪表 te点
1、可分别带有一路PID控制输出及一种变送输出，可适用于ge种测量控制场合。
2、zui多可分六十四段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为 jing确可kao。
3、可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换

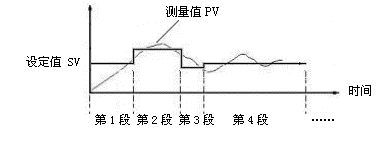

4、具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

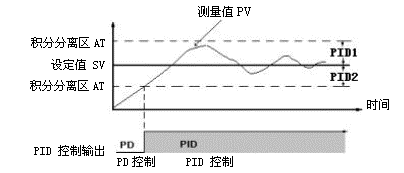

5、采用双区PID控制，yi制超调，ti gao控制精度。
二、 tesu技shu参数
| 控制输出方式 | PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
| 设定/显示精度 | +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
| 比例范围 | 0.0%-100.0%（单位：0.1%） |
| 积分（复位）时间 | 0-9,999s（单位：1s） |
| 微分（比率）时间 | 0-9,999s（单位：1s） |
| 控制周期 | 1-250s（单位：1s） |
| 采样周期 | 0.5s |
三、仪表外形及接线图(以下为基本配线， tesu订货请参考随机接线图)
| 型号 | SWP-LCD-NP系列（横式） | 接 线 图 |
| 仪表外形 |
开孔尺寸:152×76mm 重 量:400g |
 |
开孔尺寸:76×152mm 重 量:400g |
四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
| 型 号 | 代 码 | 说 明 | |||||||||||||||||
| SWP -LCD-N | □ □□□-□ □ □-□□- □ □-□-□-□ | 新一代大屏幕带背光液晶显示仪表 | |||||||||||||||||
| 仪表功能 | P |
32段PID可编程序控制仪 | |||||||||||||||||
| 外形尺寸 | 8 |
160×80mm（横），80×160mm（竖） | |||||||||||||||||
| 控制作用 | 05 |
PID调节功能 | |||||||||||||||||
| 通讯方式 | □ |
参见"通讯方式" | |||||||||||||||||
| 控制输出 | □ |
参见"控制输出方式" | |||||||||||||||||
| 变送输出 | □ |
参见"变送输出方式" | |||||||||||||||||
| 输入类型 | □□ |
参见"输入类型" | |||||||||||||||||
| di一报警方式 | □ |
参见"报警输出方式" | |||||||||||||||||
| 第二报警方式 | □ |
参见"报警输出方式" | |||||||||||||||||
| 馈电输出 | P |
DC24V馈电输出 | |||||||||||||||||
| 供电方式 |
|
|
|||||||||||||||||
| 外形 te征 |
|
|
|||||||||||||||||
★ 输入类型
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ | 17 |
30～350Ω |
-1999～99999 d |
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ | 18 |
te 殊 规 格 |
用 户 te 定 |
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ | 19 |
4～20 mA开方 |
-1999～99999 d |
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d | 20 |
0～10mA开方 |
-1999～99999 d |
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d | 21 |
1～ 5 V开方 |
-1999～99999 d |
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d | 22 |
0～5 V开方 |
-1999～99999 d |
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d | 23 |
全可切换输入 |
详见下表 |
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d | 24 |
频率输入 |
0～10KHz |
★ 全切换输入只需设定仪表二ji参数，即可切换输入多种分度号，可输入分度号如下：
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
21 |
1～5 V开方 |
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
22 |
0～5 V开方 |
03 |
K |
07 |
WRe |
12 |
4～20 mA |
19 |
4～20 mA开方 |
||
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
20 |
0～10mA开方 |
★ 报警输出方式
选型代码 |
N |
H |
L |
G |
A |
D |
输出方式 |
无报警（可省略） |
上限报警 |
下限报警 |
偏差内报警 |
偏差外报警 |
LBA报警 |
★ 变送输出方式
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
★ 通讯方式
选型代码 |
0 |
2 |
4 |
8 |
9 |
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
tesu规格 |
★ 控制输出方式
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 | 7 | 8 | 9 |
输出方式 |
无输出 |
继电器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR输出 | SSR输出 | tesu规格 | SOT输出 |
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
★ 型号举例
SWP-LCD-NP805-21-09-HL-P-W-S
通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，di一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
