SWP-LCD-NLT天然气流量积算仪

　　SWP-LCD-NLT（）天然气流量显示积算控制仪适用于在线测量天然气的流量，将管道中的天然气流量经补偿、计算自动换算为工业标准状态下的天然气体积流量和积算量。

一、仪表 te点
　　1、同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等），还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。
　　2、可接3路被测信号，满足温度补偿、压力补偿、温压全补偿的积算要求。
　　3、新增加的掉电记录功能可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累积值，防zhi人为或意外掉电造成累计值的偏差。

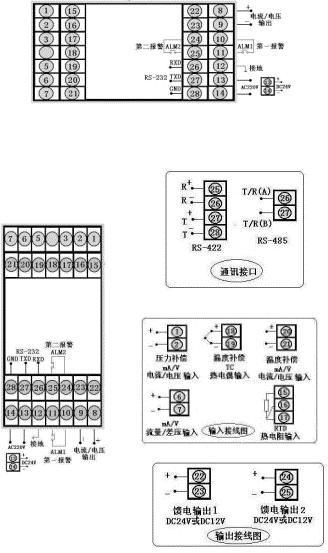

二、仪表外形及接线图（以下为基本配线， tesu订货请参考随机接线图）

型号	SWP-LCD-NLT系列	接 线 图
仪 表 外 形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g
	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

三、SWP-LCD-NLT系列天然气流量积算控制仪型谱表

型 号

代 　　码

说　　 明

SWP-LCD-N

□ □□-□ □ - □ □ □ -□ □ □-□ -□ -□

新一代大屏幕带背光液晶显示仪表

仪表功能

LT

天然气流量积算仪表

外形尺寸

8

160×80mm（横式）80×160mm（竖式）

控制作用

02

带补偿输入

通讯方式

□

参见"通讯方式"

输出方式

□

参见"变送输出方式"

流量信号类型

□

参见"输入类型"

压力补偿类型

□

参见"输入类型"

温度补偿类型

□

参见"输入类型"

di一报警方式

N H L

无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警）

第二报警方式

N H L

无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警）

第三报警方式

N H L

无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警）

馈电输出

N P 2P

无馈电输出（可省略） 单路DC24V馈电输出 双路DC 24V馈电输出

供电方式

W T

DC24V供电 AC90～265V供电（开关电源） AC220V供电（线性电源，可省略）

外形 te征

S

竖式显示仪表 横式显示仪表（可省略）

★ 输入类型

代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围	说 明
A	4 ～ 20 mA	-1999～99999 d	O	脉冲-集电ji开路	0～5KHz	本表所列为zui大量程，用户可在量程范围内通过修改仪表二ji参数确定量程范围
B	0 ～ 10 mA	-1999～99999 d	G	Pt100	-200～650℃
C	1 ～ 5 V	-1999～99999 d	E	热电偶E型	0～1000 ℃
D	0 ～ 5 V	-1999～99999 d	K	热电偶K型	0～1300 ℃
M	0 ～ 20 mA	-1999～99999 d	R	PT100.1	-1999～99999 d
F	脉 冲	0～5KHz	N	无补偿输入

★ 通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	tesu规格

★ 变送输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出

★型号举例：
　　①SWP-LCD-NLT802-21-BC-HL－P－W－S
　　带补偿输入，通讯方式RS-232，输出方式为继电器输出，输入类型为di一路0～10 mA，第二路1～5V，di一报警为上限报警，第二报警为下限报警，单路DC24V馈电输出，DC24V供电，竖表。
　　②SWP-LCD-NLT802-82-AC-LH－N－T
　　带补偿输入，通讯方式RS-485，输出方式为4～20mA，输入类型为di一路4～20mA，第二路1～5V， di一报警为下限报警，第二报警为上限报警，无馈电输出，AC90～265V供电（开关电源），横表。
