  您的位置:首页->产品列表->温度传感器->工业热电阻

铠装热电阻

1、应 用

    通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的-200℃—500℃范围内液体,蒸汽和气体介质以及固体表面温度。

2、特 点

  ·热响应时间少,减小动态误差;
  ·直径小,长度不受限制;
  ·测量精度高;
  ·进口薄膜电阻元件,性能可靠稳定;

3、工作原理

  铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出阻值所对应的温度值。

4、主要技术参数
  产品执行标准
  IEC751
  JB/T8623-1997
  JB/T8622-1997

5、偶丝直径材料

偶丝形式 单支式 双支式
套管直径 Φ3 Φ4 Φ5 Φ6 Φ8 Φ4  Φ5 Φ6 Φ8
套管材质 1Cr18Ni9Ti 1Cr18Ni9Ti

6、常温绝缘电阻

   热电阻在环境温度为15—35°C,相对湿度不大于80%,试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ。

7、测温范围及温差

型 号 分 度 号 测温范围°C 精度等级 允 差
WZPK Pt100 -200­­-+500 A级 ±(0.15+0.002 ltl)
WZPK Pt100 -200­­-+500 B级 ±(0.30+0.005ltl)

8、热响应时间

套管直径 热响应时间
Ф3 ≤3
Ф4 ≤5
Ф5 ≤8
Ф6 ≤12
Ф8 ≤15

9、测量端结构形式

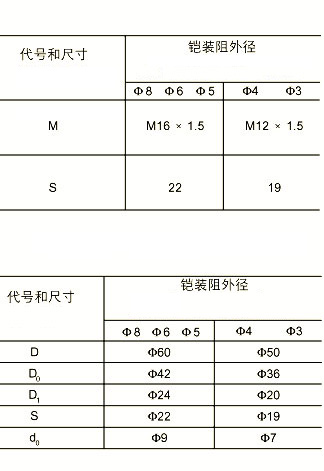

10、安装固定形式

11、接线盒形式

12、型号命名方法

13、铠装热电阻选型一览表

防喷式铠装热电阻

选型一览表

扁接插式铠装热电阻

选型一览表

防水式铠装热电阻

选型一览表

补偿导线式铠装热电阻

选型一览表

圆接插式铠装热电阻

选型一览表
