  您的位置:首页->产品列表->电量变送器

直流电压开关量变送器/监控器
型号:YWD-CDV/KDV

直流电压开关量变送器/监控器

一、概述

    YWD-KDV直流欠压开关量变送器具有直流测量、显示和欠压告警、控制(接点输出)功能,能实时显示被测直流电压,可随意设定欠压告警电压,并有继电器接点输出。是一种经济、实用的直流电压测量及控制仪器。

二、主要功能与特性
  测量:直流电压信号直接输入,监控器可实时测量
  显示:3位半数码显示,通过按钮可选择显示实时测量值、欠压告警值
  控制:通过继电器接点输出实现控制功能
  设定:通过监控器面板按钮,可设定二种工作状态:显示(实时测量)、设置(设定欠压告警电压值)设定值的调整直接调节电位器可得

三、性能指标

■ 准确度:1.0%
■ 分辨率:0.1V
■ 继电器接点:继电器接点一般为常开接点
接点容量:AC/DC 220V(380V)、5A
■ 测控电压:600V
■ 回差电压:5V(可按用户要求设定)
■ 工频耐压:输入/输出
输入/电源间:AC 2.0kV/min.1mA
输出/电源间:1.0kV/min.1mA
■ 绝缘电阻:≥20MΩ(DC 500V)

■ 整机功耗:<1W(如:DC 24V时)
■ 显示:红色数码管(3位半)
■ 贮藏条件:温度:-40~70℃ 湿度:10~95%(无凝露)
■ 结构:前面板接线
■ 外壳材料:阻燃塑料
■ 隔离:输入/输出/电源相互隔离
■ 告警类型:欠压告警
■ DIN导轨安装:导轨宽度 35mm
■ 螺钉安装:螺钉大小 M4×12
■ 外形尺寸:55㎜×75㎜×120㎜

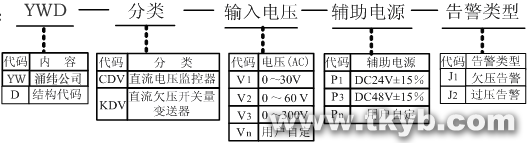

四、选型表

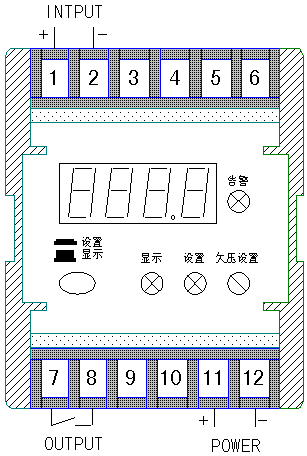

五、接线图
