  您的位置:首页->产品列表->电量变送器

交流电压/电流开关量变送器
型号:YWE-K1/K3

一、概述
  开关量变送器是一种能将被测交流电压转换成按特定要求输出直流电压或继电器接点的仪器。三组合开关量变送器则由三个彼此独立且相互隔离的单个开关量变送器电路组合而成,具有三个单路开关量变送器的功能。开关量变送器可广泛用于电力、邮电、石油、煤炭、冶金、市政等部门。

二、性能指标

■ 输入:AC0~600V或0~15A可选,频率40/60Hz
■ 输出:当输入≥临界值(如100V,250mA)时:
电平输出为高(5V),继电器接点为闭。
当输入≤临界值(如90V,230mA)时:
电平输出为低(0V),继电器接点为开。
临界值也可按用户要求设定。
■ 接点容量:DC30V,1A

■ 工频耐压:输入/输出/电源AC2.0kV/min.1mA
输入/输出/电源AC1kV/min.1mA
■ 绝缘电阻:≥20M Ω(DC500V)
■ 工作环境:-10~50℃,20%~90%无凝露
■ 贮存环境:-40~70℃,20%~95%无凝露
■ 安装方式:DIN(35mm)导轨安装及M4镙钉固定
■ 外形尺寸:110mm×75mm×70mm

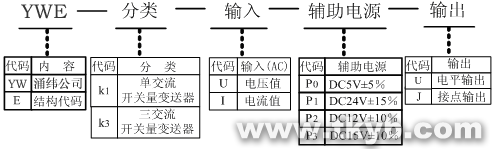

三、型号描述及参数

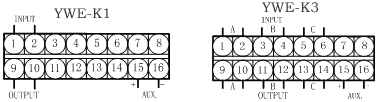

四、接线图
