SWP-TC系列计数仪表

　　SWP系列计数表适用多种计数脉冲、长度测量和控制。

一、主要 te点
　　1、高亮度LED数字显示测量值
　　2、支持多机网络通讯，通讯协议可任意自由设定
　　3、全开放式用户自设定界面：输出方式设定、报警方式设定
　　4、设定参数断电保留及参数密码锁定
　　5、设定计数目标值
　　6、交直流开关电源供电方式

二、SWP-TC系列计数仪表接线图

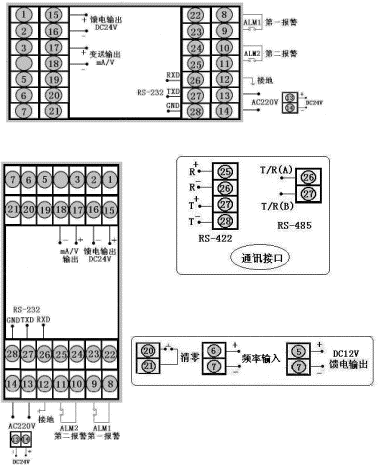

型号	SWP-TC-C803系列	接 线 图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重 量:400g
型号	SWP-TC-C803系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重 量:400g

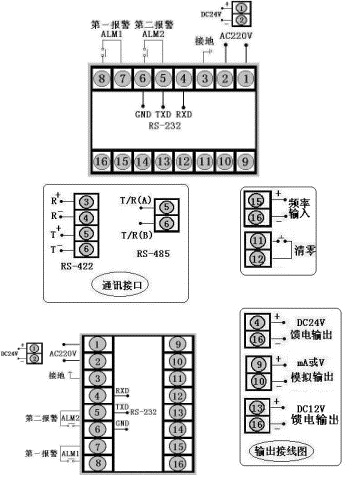

型号	SWP-TC-C403系列	接 线 图
仪表外形	仪表尺寸:48×96×140mm 开孔尺寸:45×92mm 重 量:240g
仪表外形	仪表尺寸:48×96×140mm 开孔尺寸:44×92mm 重 量:240g

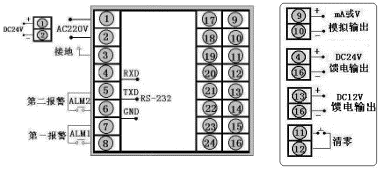

型号	SWP-TC-C903系列	接 线 图
仪表外形	仪表尺寸:72×72×112mm 开孔尺寸:68×68mm 重 量:240g

三、SWP-TC系列计数仪表型譜表

型 号	代 码										说 明
SWP-TC-	□ □ □□ □ □ □ □ □ □ □										SWP系列计数表
外型 te征	C S										横式仪表 竖式仪表
外形尺寸	4 8 9										96×48mm，48×96mm 160×80mm，80×160mm 96×96mm
控制作用	01 03										测量显示 三位控制
通讯方式	0 2 4 8										无通讯 通讯协议为 RS-232 通讯协议为 RS-422 通讯协议为 RS-485
输出方式	0 1 2 3 4 5 6 7										无控制输出 继电器触点 电流 4～20mA 电流 0～10mA 电压 1～5V 电压 0～5V SCR-过零触发脉冲 SSR-固态继电器
输入类型	□										A：集电ji开路信号输入（OC门） B：射ji开路信号输入（OE门） C：电平信号输入 D：开关量输入/触点信号（无源） E：电流型信号输入
di一报警方式	N H L										无报警（可省略） AL1上限报警 AL1下限报警
第二报警方式	N H L										无报警（可省略） AL1上限报警 AL1下限报警
显示方式及馈电输出	N 0.8 P										0.56 英寸 LED显示（可省略） 0.8 英寸 LED显示 DC 24V馈电输出
供电方式	W T										DC24V供电 AC90～260V供电（开关电源） AC220V供电

以上C、E两种输入类型用户订货时请提供输入信号的幅值。如电流信号输入时是，要提供输入信号为低时是多少毫安，输入信号为高时是多少毫安。
