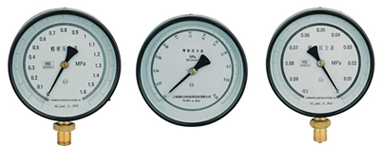

YB系列精密压力表

1、用途说明
     精密压力表主要用来校验工业用普通压力表,也可在工艺现场精确的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。
     该仪表在标度线下设置有镜面环(A型B型),在使用中读数更清晰精确。并带有调零装置(B型)
2、结构原理
    仪表由测压系统、传动机构、指示装置和外壳组成。测压弹性元件经特殊工艺处理,使其性能稳定可靠,与高精度的传动机构配套调试后,能确保精确的指示精度。
    仪表的工作原理是:当被测介质的压力作用于弹性元件后,使其产生弹性变形—位移,经拉杆带动传动机构放大,由指示装置指示被测压力。
3、主要技术指标
    ○测量范围、精确度等级及特点

型号 弹簧管材料 测量范围(MPa) 精确等级 结构特点
YB-150A 锡磷青 铜铬钒钢 0~0.1;0~0.16;0~0.25;0~0.4; 0~0.6;0~1;0~1.6; 0~2.5; 0~4;0~6;0~10;0~16; 0~25;0~40;0~60; 0.4 镜面
YB-150B 0.25 镜面调零

  ○使用环境条件:5~40℃,相对湿度不大于80%,且环境震动和压力源的波动对仪表的精确读数无影响。
  ○温度影响:使用环境温度如偏离20±3℃(A型)或20±2℃(B型)时,则须考虑温度附加误差0.4%/10℃
  ○重量:1kg(A型)  1.4kg(B型)
