水侵传感器

主要功能与 te性
　　◆ 基于液体导电原理，用电ji探测是否有水存在，再用传感器转换成干接点输出
　　◆ 具有现场报警指示功能，以利于现场调试，用二ji管指示，正常时绿灯亮，告警时红灯亮
　　◆ 具有两种输出状态：常开和常闭（通常为常开）
　　◆ 一个传感器可带多个电ji（10个），相当多个（10个）光照型传感器

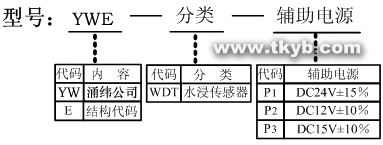

产品型号描述

　　 例如：YWE-WDT- P1
　　 名称：水浸传感器
　　 辅助电源：DC12V±10%

性能指标
　　◆ 继电器接点：常开接点
　　◆ 接点容量：DC30V.1A
　　◆ 整机功耗 <1VA (DC24V时)
　　◆ 工频nai压：输入/输出/电源间DC1.0kV/min.1mA
　　◆ 绝缘电阻： ≥2M Ω(DC500V)
　　◆ 探测灵敏度：50KΩ
　　◆ 工作环境：-20～50℃，20%～90%无凝露
　　◆ 贮存环境：-40～70℃，20%～95%无凝露
　　◆ 安装方式：DIN（35mm）导轨安装及M3镙钉固定
　　◆ 外形尺寸：44*75*71mm
水浸传达感器电ji（YWE-WDT-P）
　　水浸传感器电ji与水浸传感器配套使用，其由绝缘基板和不锈钢板电ji片组成，在绝缘基板两侧粘贴薄不锈钢板，基板厚度约7.2mm，长54mm，宽34mm。可探测的zui小浸水深du为2mm。
水浸传感器电ji外形

接线方式

外形尺寸图
