霍尔电流传感器
型号：YWG-HSD-1-□A

一、概述

    YWG系列霍尔效应传感器，可以测量任意波形的电流和电压，输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点，采用补偿电路进行控制，有效地减少了温漂对测量精度的影响，确保测量准确；具有精度高、安装方便、售价低的 te点。
    YWG系列霍尔效应传感器广fan应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔li检测电流电压的设施中。

二、原理

    YWG-HSD系列电流传感器是一种原边与副边高度电隔li，副边真实反映被测直流、交流、脉动电流等原边波形的传感器。它具有反应时间快、过载能力强、温度 te性好、输出连续可调、性能稳定等优点。

三、主要功能与 te性

    1、可以测量任意波形的电流，输出端能真实地反映输入端电流或电压的波形参数。
    2、采用温度补偿电路进行控制，有效减小温漂对测量精度的影响，确保测量准确。
    3、精度gao、安装方便、售价低。

四、性能指标

过载能力：2倍连续、20倍1秒 准确度：＜1.0%1N 线性度：优于0.2% 失调电压：小于±20mV 温度漂移：优于±100ppm/℃ 反应时间：小于10μs 频率 te性：0～10kHz 工频nai压：AC2kV/min.1mA

工作环境：0～45℃ 工作电源：±12V～±15V，＋12V，＋15V 电源耗电：≤30mA 阻燃 te性：UL94－V0 保护：内置电源浪涌、ji性反接保护 执行标准：QB/44160017 113－2002 外壳材料：阻燃塑料(蓝色) 隔li：输入/输出隔li 结构：引脚接线

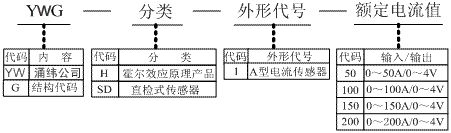

五、产品选型表

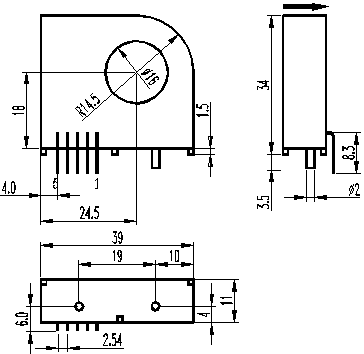

六、外形图

七、注意事项

    1.工作电源、输出端需正确连接，不能错接；
    2.对于两个电位器，请不要随意调整，若需调校，用小螺丝刀缓慢旋转至所需精度即可；
    3.原边母线的温度不应超过60℃；
    4.当电流母线填满原边穿线孔时，获得理想的测量精度；
    5.使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米；
    6.测直流电流时，电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
    7.选型时，请 te别注意输入线的线径及外形尺寸，以选择能满足要求的产品。
