  您的位置:首页->产品列表->温度变送器

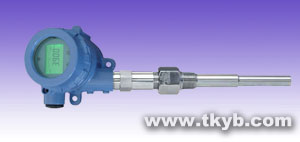

HART-644智能数显温度变送器(HART协议 隔离型)



概述
  HART-644智能温度变送器模块专用于高性能HART协议温度变送器,采用国际最新的AD采集处理技术,实现高精度和高稳定性。全面支持4种热电阻和8种热电耦,3种电压信号和3种电阻信号,真正万能输入。同时支持测量毫伏信号和电阻信号。隔离电压DC1000V。HART-644拥有翠绿色背光的多功能全视角LCD显示器,可以同时显示多达4个变量, 并可以360度旋转

基本特点
  ※ 供电电压:DC10V~32V;
  ※ 输出信号4-20mA叠加HART□协议数字通信(两线制),HART通信不影响4-20mA模拟输出;
  ※ 可通过手操器和PC机组态调试软件远程管理;
  ※ 内部采用Pt100测量环境温度,以用于热电偶冷端补偿;
  ※ 冷端补偿精度:0.5℃;
  ※ 阻尼:0~32秒可调;
  ※ 数据刷新率:4次/S;
  ※ 稳定性:±0.2%/年
  ※ 工作温度环境:-40℃~+85℃(LCD工作温度范围:-20℃~+70℃);
  ※ 外形尺寸: 60mm;
  ※ 安装孔间距:D= 33mm,使用M=4mm安装螺钉;
  ※ 抗机械振动:10~60HZ,0.21mm正弦波;
  ※ 抗射频干扰:IEC61000-4-3, 20V/M,80~1000MHZ

输入信号与量程范围一览表

显示画面

LCD的全亮显示图 电流显示图
主变量百分比显示图 主变量显示图
