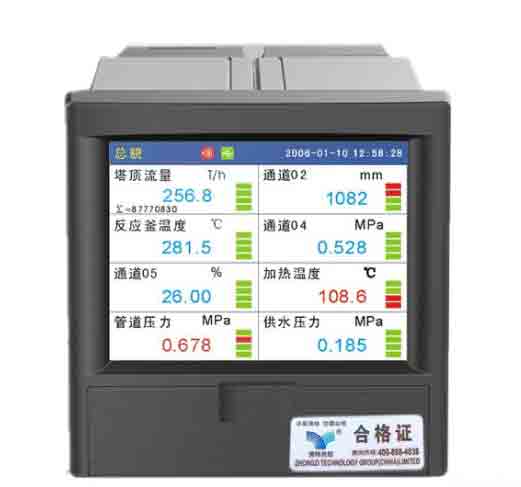

GDV6000四十通道彩色无纸记录仪

GDV6000四十通道彩色无纸记录仪

一、概述
   GDV6000四十通道彩色无纸记录仪是上海涌纬自控成套设备有限公司最新研发生产的产品,它具有40路万能输入,可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。
二、主要特点
   ◇进口SHARP 10.4英寸640×480点阵TFT高亮度彩色图形液晶显示屏,CCFL背光、画面清晰、色彩绚丽、宽视角;
   ◇屏幕亮度可以自由调节;
   ◇采用高速、高性能32位ARM微处理器,画面响应时间小于0.5秒,可同时实现40路信号的检测、记录、显示和报警
   ◇采用最新大规模集成电器,国际名厂元器件精心设计;
   ◇32位大容量FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
   ◇全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可;
   ◇工程量显示数值范围宽,可显示5位数值:-9999~19999;
   ◇支持真空度科学计数法显示;
   ◇曲线显示可以自由组合,自定义曲线颜色;
   ◇曲线走纸方式可设定横向或纵向;
   ◇中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
   ◇内置国标二级字库(6500汉字),使用T6拼音输入法,自由输入位号和单位;
   ◇报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息;
   ◇使用USB接口转存和备份历史记录,支持128M、256M、512M优盘;
   ◇标准串行通讯接口:RS-485和RS-232C;
   ◇10M Ethernet标准RJ45接口;
   ◇标准Modbus TRU通讯协议,除支持本公司的ScanX数据管理软件外,还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件,无需专用驱动。
   ◇可外接微型打印机支持手动打印、定时自动打印,满足用户现场打印的需要;
   ◇集成硬件实时时钟,掉电情况下时钟也能准确运行;
   ◇新型开关电源,85VAC-265VAC范围内正常工作;
   ◇提供变送器+24VDC隔离配电;
   ◇金属外壳,允许在恶劣的环境下使用。
三、主要技术指标
   ◇输入种类及测量量程、精度:
输入种类 量程 测量量程 精度
DVC 0~20mV -9999~19999 ±0.2%
0~100mV -9999~19999 ±0.2%
0~5V -9999~19999 ±0.2%
1~5V -9999~19999 ±0.2%
DCI 0~100mA -9999~19999 ±0.2%
4~20mA -9999~19999 ±0.2%
TC S -50.0~100.0℃ ±3.7℃
100.0~1768.0℃ ±2℃
B 0~1820.0℃ ±2℃
K -50.0~1372.0℃ ±2℃
E -50.0~1000.0℃ ±2℃
J -50.0~1200.0℃ ±2℃
T -199.90~320.00℃ ±2℃
Wer3-25 0.0~2300.0℃ ±5℃
RTD Pt100 -200.0~850.0℃ ±1℃
Cu50 -50.00~150.00℃ ±1℃
电阻 0~350Ω -9999~19999
频率 0-10KHZ 0~19999 ±1
       ◇GDV6000系列仪表允许40路不同类型的信号直接输入,通道间全隔离,隔离电压大于400V
     安装方式:嵌入式仪表板安装(垂直仪表盘),允许向后最大倾斜30度安装,左右水平。
    仪表板厚度:2-26mm
    外型尺寸:288(W)×288(H)×168(D)mm
    重量:5Kg
  ◇输出信号
    配电:16路配电,8组24VDC输出,输出电流60mA/组
    24路可组态继电器触点输出,触点容量为3A、250VAC(阻性负载)默认为常开触点。
    最多12路模拟量变送输出,4-20mADC,负载电阻<600Ω。
  ◇通讯、打印
    通讯接口:RS-232C、RS-485和Ethernet RJ45
    波特率:1200、2400、9600、57600(RS-232C、RS-485)、10M(Ethernet)
    打印接口:RS-232C直接连接串行微行打印机
  ◇补偿运算
    蒸 汽:根据IFC67公式计算蒸汽密度补偿蒸汽的质量流量。
    一般气体:温度、压力补偿测量标准体积流量。
    天然气:温度、压力补偿测量标准体积流量。
    液 体:温度补偿测量标准体积流量或质量流量。
  ◇累积范围
    0-99999999
  ◇数据备份和转存
    256M-1G优盘可选;
  ◇记录时间间
记录间隔 1秒 2秒 5秒 10秒 15秒 1分钟 2分钟 4分钟
记录长度 72小时 6天 15天 30天 45天 180天 360天 750天
       ◇精度
    ±0.2%FS
  ◇显示方式
    640×480点阵、高亮度、大屏幕、宽视角10.4寸真彩图形液晶显示屏,CCFL背光
  ◇保护方式
    内置Flash存储器保护参数和历史数据,断电后可永久保存.
  ◇供电电源
    开关电源85VAC-265VAC,50HZ±5%,功耗<120W
四、产品选型
GDV6000四十通道彩色无纸记录仪
GDV 60 -□
型号 选型代码 说明
GDV 60    尺寸(288×288×168)



08    八路输入
16    十六路输入
24    二十四路输入
40    四十路输入
频率 输入数量 N   无要求
08           八路频率信号输入
16           十六路频率信号输入
24           二十四路频率信号输入
32           三十六路频率信号输入
40   四十路频率信号输入
继电器
报警输出
可组态 00
12   十二路
24   二十四路
变送输出   N   无要求
A4    4路变送输出
A8    8路变送输出
A16    16路变送输出
PID调节输出   N   无要求
P4   4路PID调节输出
P8   8路PID调节输出
通讯/打印
功能
   0
1   RS-232C通讯
2   RS-485通讯
3   RS-232C打印
以太网通讯   N
E    以太网通讯
配电输出   N
P    DC24V配电输出
流量积算   0
1    无温压补偿的流量积算
2    带温压补偿的流量积算
USB
转存功能
  /0
/U USB转存功能
注:万能输入数量+频率输入数量+变送输出数量+PID调节输出数量≤40

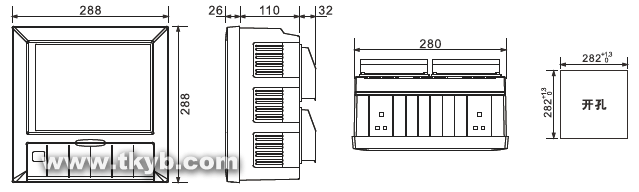

五、仪表外形尺寸,安装方法及开孔尺寸
  开孔尺寸:282×282

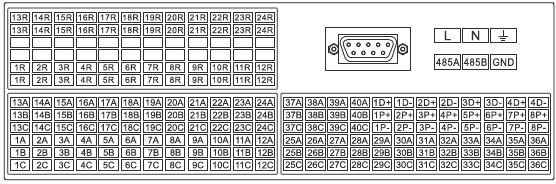

六:接线方式
