GDV202二通道一体式多功能无纸记录仪



1、概述

    GDV202一体式多功能综合仪表是上海涌纬自控成套设备有限公司利用雄厚的技术基础和超前的科技意识，依靠多年的仪器仪表开发、应用经验，在广泛征求各行业新老用户意见的基础上，基于自主的多项关键核心技术而开发出来的一种新产品，其性能、技术指标在国内同类型产品中处于领先地位。
    GDV202一体式多功能综合仪表是以先进的CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化仪表，具有体积小、功耗低、精度高、通用性强、运行稳定、可靠等特点。其记录部分设计由于无纸、无笔而减少了日常维护工作，并因取消了复杂的机械部件使机械磨损降为零，从而减少了服务费用。其万能输入模块使用户不必更换任何器件就可实现热电阻、热电偶、标准信号等全范围输入。目前，GDV202一体式多功能综合仪表已广泛应用于石油、化工、造纸、制药、冶金、电力、环保及食品等行业。

2、技术指标

  1、输入
    支持2个模拟量信号输入通道。
    支持多种信号类型，只需通过软件组态即可选择以下信号的输入：
    电压信号：0～20mV、0～100mV 、0～5V、1～5V
    电流信号：0～20mA、4～20mA
    热电阻：Pt100、Cu50
    热电偶：B、E、J、K、S、T
  2、输出
    支持1个模拟量信号（4～20mA）输出通道，负载能力750Ω（最大）。
  3、精度
    实时显示：±0.2% F.S.；
    曲线显示：±0.2％F.S；
    追忆精度：±0.2% F.S.；
    注：热电偶应去掉冷端误差
  4、记录间隔
    0秒至240秒，共分为9档：0/1/2/5/20/40/60/120/240 S，其中0秒表示不记录。
  5、记录容量
    2M Bit （FLASH容量）
  6、记录时间
    在不掉电的情况下，根据记录间隔和记录点数的不同，仪表可记录的最大时间如表2.6-1所示：

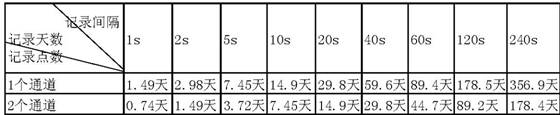

                            表2.6-1 最大记录时间表

  7、报警输出
    支持2个无源触点输出，触点容量1A 250VAC / 1A 30VDC
  8、通讯
    支持RS485通讯模式，采用开放式的MODBUS RTU从协议，波特率支持以下几种可供选择：1200 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps。
  9、屏幕
    显示分辨率：192×64，刷新频率：1Hz
  10、供电
    交流电：0.1A @ 90~260VAC，45~55Hz
  11、尺寸
    外型尺寸：160mm（宽）×80mm（高）×48mm（深）
    开孔尺寸：152mm×76mm
  12、净重
    ≤0.5kg
  13、保存条件
    温度：-20～60℃，避免日光直晒
    湿度：<85%RH（无凝结）
  14、工作条件
    温度：0～55℃
    湿度：10%～85%RH（无凝结）
    禁止在腐蚀性环境下工作，禁止液体或导电体进入表内，保证通风口处通风良好。

3、安装与接线

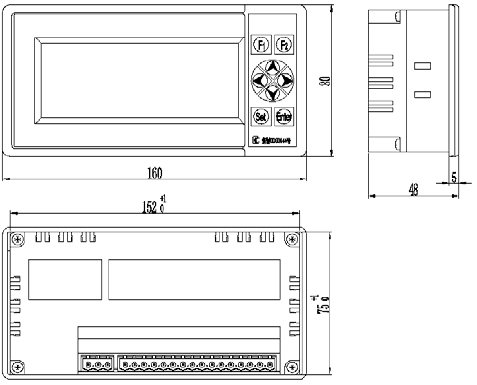

   1、外形和开孔尺寸
