GDT288热电偶温度变送器（二线制、隔离型）

一、概述
     GDT288热电偶二线制温度变送器。用于K、E、S、B等热电偶输入，经变送输出标准的直流电流信号4～20mA
     二线制方式（回路供电电源与信号输出为共同的二根导线），输出电流与被测温度成线性。一体化结构安装于温度传感器的标准接线盒内。普遍用于工业生产过程的多种温度检测和控制系统。
     产品通过CE认证。

二、 特点
     ◇热电偶输入
     ◇隔离型二线制，4～20mA输出
     ◇带有输出信号零点和满度电位器调节
     ◇高精度转换、线性化校正
     ◇输入输出之间电磁隔离
     ◇统一的外形结构，体积小、重量轻
     ◇适合安装于标准温度传感器接线盒内部；
     ◇也可单独安装与仪表盘内作信号转换单元

三、选型订货代码

型号及代码				说 明
GDT288-		X	X	热电偶二线制温度变送器（隔离型）
输入	输入类型	输入代码	输出代码	类型	温度范围（℃）	zui小量程（℃）	绝对误差	基本误差
	热电偶	K		K	0~1300	120	±1℃	±0.2%
		E		E	0~1000	80	±1℃	±0.2%
		S		S	0~1600	580	±3℃	±0.2%
		B		B	400~1800	1000	±3℃	±0.2%
		R		R	0~1600	850	±3℃	±0.2%
		T		T	-200~400	120	±1℃	±0.2%
		N		N	0~1200	180	±3℃	±0.2%
		W		W	0~2300	340	±3℃	±0.2%
		J		J	0~1200	100	±3℃	±0.2%
输出			01	4～20mA

     注：1.列表之外未例出的其他类型，可指定订货。
         2.上表所列的基本误差和绝对误差两栏，应用时应取基本误差，绝对物差zui大值。

四、技术参数
    ※输入
      输入类型：K、E、S、B、T、J等型热电偶
      温度量程范围：（参见选型表）
      输入阻抗：≥20KΩ
      冷端温度补偿：-15～+75℃
    ※输出
      输出电流：4～20mA
      输出回路供电：12～30VDC
      zui小工作电压：12VDC
      负载电阻与供电电源的关系：
      负载电阻（包括引线电阻）=供电电源（V）-12（V）/0.02A
    ※综合参数
      标准精度：±0.2%（参见选型表）
      温度漂移：基本误差/10℃
      热电阻引线补偿：±0.1%（0～10Ω）
      负载变化影响：±0.1%（允许负载范围内）
      电源变化影响：±0.1%（12～30V）
      开机响应时间：＜1S（0～90%）
      工作环境温度：-20～+70℃
      防护等级：IP00/IP54（传感器防护等级决定）
      电磁兼容：符合IEC61000,EN61000
      外形尺寸（见外形尺寸图）：φ44×20（mm）
      整机重量：约30克

五、端子标号、外形尺寸图、安装尺寸图

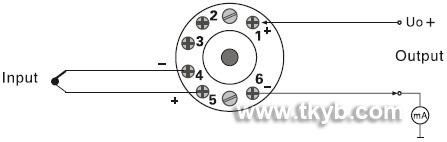

六、接线图

      端子接线：接线电缆采用横截面积0.5～2.5mm2的单股电缆，采用3mm的螺钉紧固。

七、 仪表校验
     操作校验：
      ☆本变送器在出厂之前已进行了准确度校验，用户一般情况下不需要对仪表进行校验。
      ☆该变送器的输出值得零点和满度量程出现误差时，用户需要对本仪表进行校验。
      ☆禁止非zhuan业人员对仪表进行校验操作。

     校验步骤：

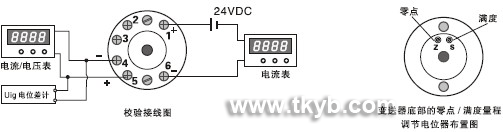

      1.按以上典型接线图接线，在输入端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表
      2.调零：反接信号输入线，使电位计差计输出校验现场室温对应电动势，调整电位器Z，使电流表读数位4mA。
      3.调满：正接信号输入线，使电位计差计输出满量程对应电动势，调整电位器S，使电流表读数位20mA。
              (该电动势为满度电动势减去室温对应电动势后的值)
      例如：在校验现场室温为7℃，输入信号为K，量程为0～1000℃的温度变送器标定，通过查表得知7℃对应电动势为0.227mV，1000℃对应电动势为41.269mV。反接后，电位差计输出0.277mV，调整电位器Z，使之电流表读书为4mA，正接后电位差计输出为40.992mV（41.269mV～0.277mV），调整电位器S，使电流表读数为20mA。
