  您的位置:首页->产品列表->温度变送器

GDT182智能温度变送器(二线制、支持HART协议)


一、概述
     GDT182通用型二线制温度变送器。
     用于Pt100热电阻、热电偶电阻、毫伏电压信号输入,经隔离变送出标准的直流电流信号4~20mA。同时支持HART通讯协议。
     二线制传送方式(电源输入与与信号输出为共同的二根导线),输出电流与被测温度成线性。该变送器安装于热电偶传感器的接线盒内与之形成一体化结构。广泛用于工业生产过程的各种温度检测和控制系统。
     产品通过CE认证。

二、特点
     ◇通用型各种输入信号(热电阻、热电偶、电阻、电压),支持HART通讯协议。
     ◇通过PC机或手操器可在线设置输入类型和量程
     ◇二线制技术,4~20mA模拟输出
     ◇高精度转换,线性化曲线匹配
     ◇输入输出之间电磁隔离
     ◇紧凑的结构设计,体积小、重量轻
     ◇适合安装于标准温度传感器接线盒内部

三、选型订货代码

型号及代码 说 明
GDT182- X X 通用型二线制温度变送器(隔离型)
输入 输入类型 输入代码 输出代码 温度范围(℃) 最小量程(℃) 绝对误差 基本误差
热电偶 K   -200~1372 120 ±1℃ ±0.2%
E   -200~1000 80 ±1℃ ±0.2%
S   0~1768 580 ±3℃ ±0.2%
B   320~1820 1000 ±3℃ ±0.2%
R   0~1768 850 ±3℃ ±0.2%
T   -200~400 100 ±1℃ ±0.2%
N   -200~1300 180 ±1℃ ±0.2%
J   -200~1200 100 ±1℃ ±0.2%
热电阻 Pt100   -200~850℃ 50 ±0.4℃ ±0.2%
Cu50   -50~150℃ 50 ±0.4℃ ±0.2%
电阻(欧姆)   20~400Ω 50Ω ±0.2℃ ±0.2%
  20~2000Ω 1000Ω ±0.2℃ ±0.2%
电压(毫伏)   -10~100mV 10mV 40uV ±0.2%
输出 01 4~20mA

     注:1.列表之外的分度号因拨码位置限制未列出,但均可指定订货。
         2.上表所列的基本误差和绝对误差两栏,应用时应取基本误差,绝对物超最大值。

四、技术参数
    产品出厂是预设为K型热电偶,0~1000℃,内置冷端补偿。
    ※输入
   输入类型
   热电偶:K、E、S、B、T、W、J
   热电阻:Pt100热电阻
   电阻(Ω):电阻值
   电压(mV):毫伏电压信号
     ※输出
      输出电流(Io):4~20mA
      输出回路供电(Uo):12~30VDC
      最小工作电压(Ui):12VDC
      负载电阻(计算方式):RL≤(Uo-Ui)/Io

      输出波纹:<10mVpp
     ※综合参数
      标准精度:±0.2%(参见选型表)
      温度漂移:±0.015%/℃
      热电偶输入(冷端补偿误差):每20℃误差1℃
      热电阻引线补偿:±0.1%(0~10Ω)
      负载变化影响:±0.1%(允许负载范围内)
      电源变化影响:±0.1%(12~30V)
      隔离电压:输入/输出之间1.5KV,1min,50Hz
      响应时间:<1S(0~90%)
      温度时间≤3S
      工作环境温度:-20~+70℃
      防护等级:IP00/IP54(传感器防护等级决定)
      电磁兼容:符合89/336/EEC,EN61000
      外形尺寸(见外形尺寸图):φ44×20(mm)
      整机重量:约30克

五、端子标号、外形尺寸图、安装尺寸图

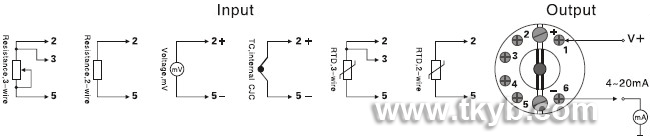

六、接线图

      端子接线:接线电缆采用横截面积0.5~2.5mm2的单股电缆,采用3mm的螺钉紧固。
