GDD-FP型 频率脉冲信号线路电涌保护器

一、功能及 te点
      ● 专为保护ge种频率脉冲信号线路设计，可适用于ge种频率 信号传感器线路；
      ● jin7.2mm的薄外形尺寸，节省空间；
      ● 采用串联式多ji保护电路设计；
      ● 高达10KA的泄放电流(8/20μs)；
      ● 35mm DIN导轨安装；
      ● 有专门的接地端子或金属导轨接地；
二、技shu规格

产品型号：GDD-FP     型号规格（代码）：     代码是指明信号输入或输出的量程范围，用户订货时可自     由选定（见选型谱）。     结构：一体式薄型     接线：欧式端子，0.5～2.5m㎡     外壳材料/防火等ji：PC+ABS/UL94V-2     外壳防护等ji：IP20（IEC60529）     信号/激励     额定工作电压：Un 12V     蕞高工作电压：Uc 15V     蕞大线路电流 (8/20 μs)：IL 300mA/1A     蕞大放电电流 (8/20 μs)：Imax 10kA     标称放电电流 (8/20 μs)：ISN 5kA

总放电电流(8/20 μs)：Imax 20kA     电压保护水平@1kV/ μs：UP <30V        <600V（线-地,保护类型代 码为F时）     线路电阻：≤0.5Ω/线      zui大泄漏电流：1μA     响应时间：<1ns     插入损耗：-0.5dB     测试类别：C1，C2，D1     安装方式：35mm DIN导轨     工作环境温度：-40～+80℃     工作环境湿度：5% - 95% RH     外形尺寸（W×H×D）：7.2×96.5×95.5 （mm）     重量：约80克

三 、标准和认证
      CE标志：EMC Directive (2004/108/EC)、 EMI EN61000-6-4:2007、 EMS EN61000-6-2:2005
      浪涌保护：IEC 61643-21:2000(类别C1, C2, D1)、 GB/T 18802.21-2004
      SIL分ji：SIL 2依照IEC 61508
      防爆认证：Ex ia ⅡC T4~T6 Ga (jin限有/EX代码时)、 GB3836.1-2010 及 GB3836.4-2010

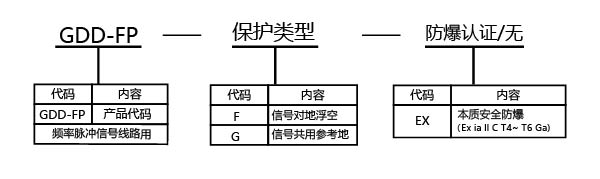

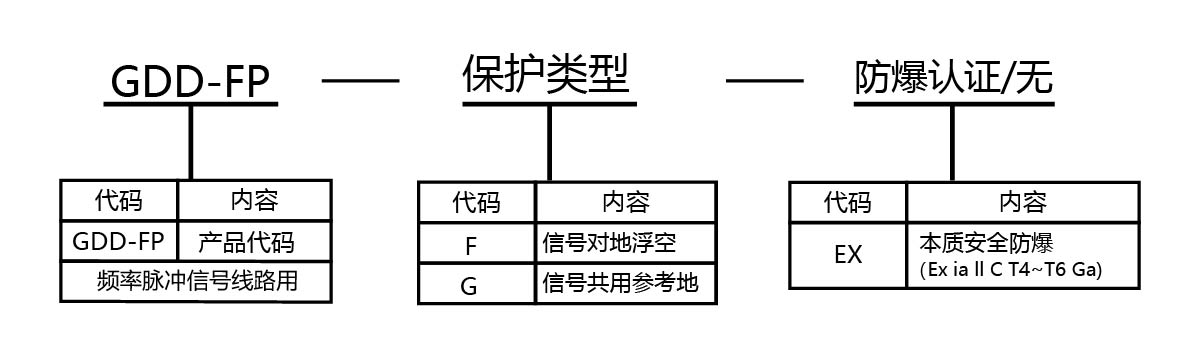

四、型号选择

　　订货须知
        1. 参照选型举例，正确规范书写订货型号代码。
             订货代码（格式举例）：GDD-FPF

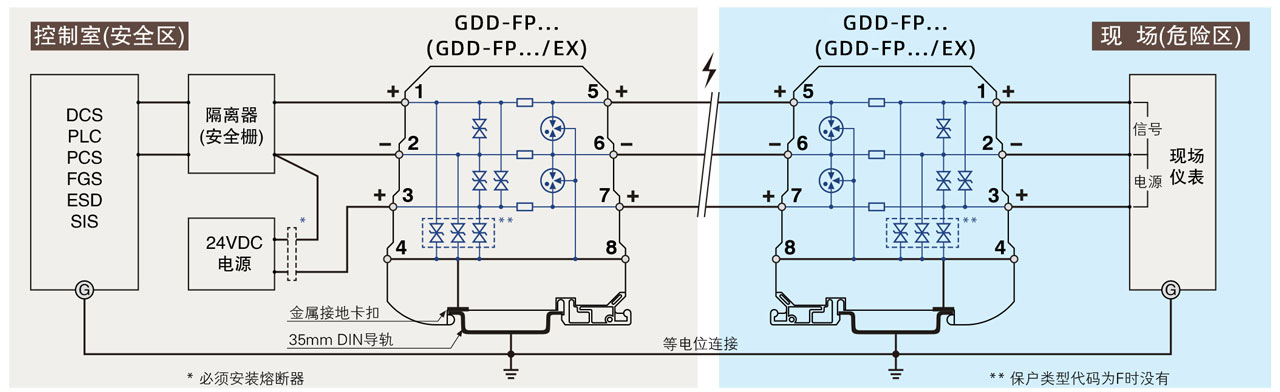

五、应用与接线
