GDD-FB型 FF通讯总线电涌保护器
![](image/dianyong/GDD.jpg)
一、功能及 te点
● 专为保护FF通讯线路设计;
● jin7.2mm的薄外形尺寸,节省空间;
● 采用串联式多ji保护电路设计;
● 高达10KA的泄放电流(8/20μs);
● 35mm DIN导轨安装;
● 有专门的接地端子或金属导轨接地;
二、技shu规格
产品型号:GDD-FB
型号规格(代码):
代码是指明信号输入或输出的量程范围,用户订货时可自
由选定(见选型谱)。
结构:一体式薄型
接线:欧式端子,0.5~2.5m㎡
外壳材料/防火等ji:PC+ABS/UL94V-2
外壳防护等ji:IP20(IEC60529)
额定工作电压:Un 24V
蕞高工作电压:Uc 30V
蕞大线路电流 (8/20 μs):IL 300mA
蕞大放电电流 (8/20 μs):Imax 10kA
标称放电电流 (8/20 μs):ISN 5kA
|
总放电电流(8/20 μs):Imax 20kA
电压保护水平@1kV/ μs:UP <40V
<600V(线-地,保护类型代
码为F时)
线路电阻:≤4.7Ω/线
zui大泄漏电流:1μA
响应时间:<1ns
插入损耗:-0.5dB
测试类别:C1,C2,D1
安装方式:35mm DIN导轨
工作环境温度:-40~+80℃
工作环境湿度:5% - 95% RH
外形尺寸(W×H×D):7.2×96.5×95.5 (mm)
重量:约80克 |
三
、标准和认证
CE标志:EMC Directive (2004/108/EC)、
EMI EN61000-6-4:2007、
EMS EN61000-6-2:2005
浪涌保护:IEC 61643-21:2000(类别C1, C2, D1)、
GB/T 18802.21-2004
SIL分ji:SIL 2依照IEC 61508
防爆认证:Ex ia ⅡC T4~T6 Ga (jin限有/EX代码时)、
GB3836.1-2010 及 GB3836.4-2010

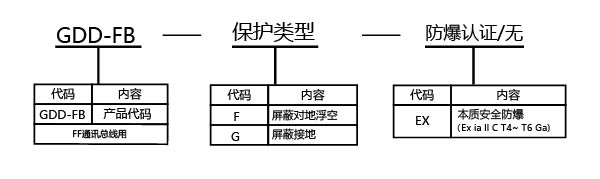

四、型号选择
![](image/dianyong/GDD-FB(x).jpg)
订货须知
1. 参照选型举例,正确规范书写订货型号代码。
订货代码(格式举例):GDD-FBF

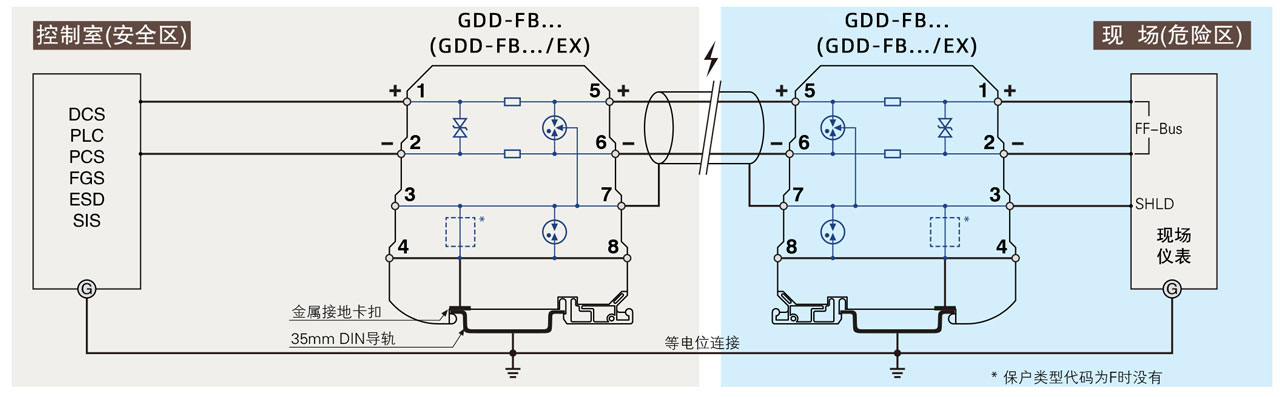

五、应用与接线
![](image/dianyong/gdd-fb(jx).jpg)
