GD9049隔离配电器(支持HART信号 一入一出)

一、产品应用

● 适用于连接现场二线制变送器。       ● 具备给二线制变送器配电的功能。       ● 将变送器电流信号隔离传送。       ● 支持HART信号通讯协议。       ● 输入－输出－电源之间隔li。       ● 无需零点和满度电位器调节。       ● 单通道，一入一出，输入回路过流保护。       ● 厚度jin为6.2mm的超薄外壳。       ● 模块化设计，体积小，功耗低。       ● 标准的35mmDIN导轨卡式安装。

二、产品概述
      ①GD9049隔离配电器。给现场的二线制变送器提供隔li的电源电压，并将来自变送器的电流信号隔离传送，输出直流电流或电压信号。
      ②该产品支持 HART 数字信号双向通讯。同时兼容非变送器。
      ③该隔离配电器体积小，结构紧凑，机壳厚度只有 6.2mm。模块化表芯设计，低功耗，无需零点及满度电位器调校。温度漂移自动补偿，输入、输出、供电电源之间电磁隔离，并符合相关抗电磁干扰要求。
      ④可以与单元组合仪表及DCS、PLC等系统配合使用。
三、规格参数

● 输入 　　输入信号：4～20mA；HART 数字信号 　　输入阻抗：内置输入取样电阻 50Ω 　　给变送器的配电电压：≥16VDC 　　输入电流zui大限制：约 22mA	● 输出 　　输出电流：4～20mA；HART 数字信号 　　电流输出时允许负载：≤550Ω 　　输出纹波：< 10mVpp
● 综合参数 　　电源电压：20～30VDC 　　常规工作电压：24VDC 　　电流损耗：24VDC 时，< 40mA 　　功率损耗：< 1W（24VDC） 　　标准精度：±0.1% 　　温度漂移：±0.015% / ℃ 　　响应时间：约 3.5ms （10～90％） 　　稳定时间：≤ 3s	通道隔离：输入－输出－电源之间隔离 　　隔li能力：1.5KV，1min ，50Hz 　　环境温度：-20～＋65℃ 　　防护等ji：IP 20 　　电磁兼容：符合89/336/EEC，EN61000相关抗电磁干扰要求 　　外形尺寸：厚度×高度×长度＝6.2×84×100（mm） 　　重量：约 50 克

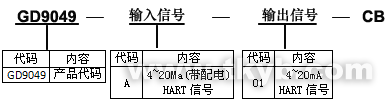

四、型号选择

五、外形尺寸、安装图

● 外形尺寸     厚度6.2×高度84×长度100（mm）	●  安装      1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。       2.尽可能垂直安装，以利于仪表内部热量散发。

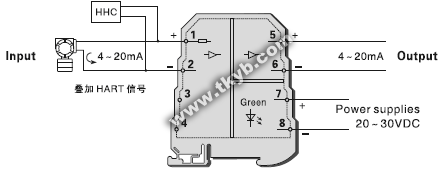

六、端子接线图
 ● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
