GD9923热电阻温度变送器(输出外供电 一入一出)

一、 te性

● 热电阻温度隔li变送， 线性化转换输出。       ● 输出电流信号4~20mA。       ● 具备du立供电方式和输出回路供电接口要求。       ● du立供电 20~30VDC；输出回路供电12~35VDC。       ● 输入－输出－电源之间隔li。       ● 单通道，一入一出，输入回路过流保护。       ● 厚度jin为6.2mm的超薄外壳。       ● 模块化设计，体积小，功耗低。       ● 标准的35mmDIN导轨卡式安装。

二、概述
     ①GD9923热电阻温度变送器（输出外供电）。将现场热电阻信号经过隔li放大处理，转换为与温度成线性关系的直流电流信号4~20mA 输出。本热电阻温度变送器具备du立供电方式和输出回路供电接口要求。
     ②该热电阻温度变送器体积小，结构紧凑，机壳厚度只有 6.2mm。模块化表芯设计，低功耗、低漂移，无需零点及满度电位器调校。且输入输出选择选择范围宽，转换精度高，抗干扰能力强，符合IEC61000 相关抗电磁干扰要求。
     ③与热电阻温度传感器配合使用，广fan用于石化、冶金、电力等行业的温度测量和控制。
三、技shu参数

● 输入 　　输入热电阻类型：Pt100、Pt10、Cu50、Cu100等各型热电阻 　　引线电阻：≤ 5Ω	● 输出 　　输出电流（Io）：4～20mA 　　输出回路供电电压（Uo）：12～35V 　　电压跌落（Ud）：5V 　　电流输出时允许负载：RL ≤（Uo - Ud）/ Io 　　输出纹波：< 10mVpp
● 综合参数 　　电源电压：20～30VDC 　　通常额定工作电压：24VDC 　　电流损耗：24VDC 时，< 25mA 　　功耗：< 0.6W（24VDC） 　　标准精度：±0.2%FS 　　温度漂移：±0.015% / ℃ 　　响应时间：约 3.5ms （10～90％） 　　稳定时间：≤ 3s	电源电压变动影响：±0.1% （允许电压范围） 　　通道隔li：输入－输出－电源之间隔li 　　隔li能力：1.5KV，1min ，50Hz 　　环境温度：-20～＋65℃ 　　防护等ji：IP 20 　　电磁兼容性：符合89/336/EEC，EN61000相关抗电磁干扰要求 　　外形尺寸：厚度×高度×长度＝6.2×84×100（mm） 　　重量：约50克

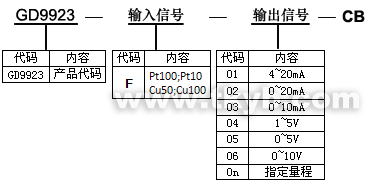

四、型号选择

五、外形尺寸、安装图

● 外形尺寸     厚度6.2×高度84×长度100（mm）	●  安装      1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。       2.尽可能垂直安装，以利于仪表内部热量散发。

六、端子接线图
　 ● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
