GD9704热电阻输入二线制温度变送器(回路供电 一入一出)

一、 te性

      ● 热电阻Pt100 输入。
      ● 与温度成线性化的隔li输出4~20mA。
      ● 输出不受负载变化影响。
      ● 单通道, 一入一出, 输入-输出之间电磁隔li。
      ● 厚度jin为6.2mm的超薄外壳。
      ● 模块化设计, 体积小, 功耗低。
      ● 标准35mmDIN导轨卡式安装。


二、概述
     ①GD9704热电阻输入二线制温度变送器热电阻信号经隔li转换,变送输出标准的直流电流信号4~20mA 。
     ②本热电阻温度变送器为二线制回路供电方式,输入回路-输出回路之间完全电磁隔li。主要用于回路供电的DCS、PLC系统。
     ③该热电阻温度变送器体积小,结构紧凑,机壳厚度只有6.2mm。模块化表芯设计,低功耗,转换精度高,抗干扰能力强,无需零点及满度电位器调校。符合相关抗电磁干扰要求。
三、技shu参数

  • ●输入
      输入类型:热电阻 Pt100
      信号范围:-200~850℃
      引线电阻:≤ 5Ω

  • ●输出
      输出电流(Io):4~20mA
      输出回路供电(Ue):12~30VDC
      zui小工作电压(Ui):12V

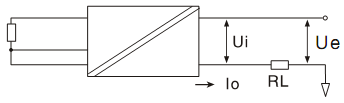

      负载能力计算图示:
  •   负载电阻(计算方式):RL≤(Ue-Ui)÷0.02
      热电阻输入断线报警:低电流 ≤3mA;高电流 ≥22mA
      输出纹波(Vp-p:< 10mV
●综合参数
  标准精度:±0.2%FS (参见选型表)
  温度漂移:基本误差 / 10℃
  响应时间:< 1s (0~90%)
  稳定时间:≤ 3s
  通道隔li:输入-输出之间隔li

  隔li能力:1.5KV,1min ,50Hz
  环境温度:-20~+65℃
  防护等ji:IP 20
  电磁兼容:符合89/336/EEC,EN61000相关抗电磁干扰要求
  外形尺寸:厚度×高度×长度=6.2×84×100(mm)
  重量:约50克

四、型号选择

  ◆热电偶类型及量程表

热电阻类型

温度范围(℃)

zui小量程(℃)

Pt100

-200~800

50

Pt10

-200~800

200

Cu50

-50~150

50

Cu100

-50~150

50

五、外形尺寸、安装图

● 外形尺寸
    厚度6.2×高度84×长度100(mm)
●  安装
     1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
     2.尽可能垂直安装,以利于仪表内部热量散发。

六、端子接线图
  ● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
