GD9724高精度电流输入二线制隔离器(回路供电 一入一出)

一、 te性

● 直流电流信号隔li传送。       ●二线制回路供电方式。       ●输出电流4~20mA。       ●高精度，输出不受负载变化影响。       ●输入－输出之间隔li。       ●无需零点和满度电位器调节。       ●单通道，一入一出。       ●厚度jin为6.2mm的超薄外壳。       ●模块化设计，体积小，功耗低。       ●标准的35mmDIN导轨卡式安装。

二、概述
     ①GD9724高精度电流输入二线制隔离器。接收现场ge种电流信号，经隔li传送，输出4~20mA 电流信号。
     ②本隔离器为二线制回路供电方式，输入回路－输出回路之间完全电磁隔li。主要用于回路供电的DCS、PLC系统。
     ③本二线制信号隔离器体积小，结构紧凑，机壳厚度只有6.2mm。模块化表芯设计，低功耗，传输精度高，抗干扰能力强，无需零点及满度电位器调校。符合相关抗电磁干扰要求。
三、技shu参数

●输入 　　输入电流信号：4～20mA；0~20mA；0~10mA	●输出 　　输出电流：4～20mA 　　输出回路供电(Ue)：12~30VDC 　　zui小工作电压(Ui) ：12VDC 　　输出负载能力：见下列计算图示 　　输出负载电阻(RL) ：RL≤（Ue-Ui）÷ 0.02 　　输出纹波(Vp-p)：＜10mV
●综合参数 　　标准精度：±0.1% 　　温度漂移：±0.015% / ℃ 　　响应时间：<1s（0～90％） 　　稳定时间：≤ 3s 　　隔li能力：输入-输出之间 1.5KV,1min ,50Hz 　　工作环境温度：-20～＋60℃	储存环境温度：-40～＋80℃ 　　环境湿度范围：5~95%（无冷疑） 　　防护等ji：IP 20 　　电磁兼容：符合89/336/EEC，EN61000相关抗电磁干扰要求 　　外形尺寸：厚度×高度×长度＝6.2×84×100（mm） 　　重量：约50克

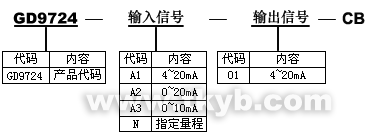

四、型号选择

五、外形尺寸、安装图

● 外形尺寸     厚度6.2×高度84×长度100（mm）	●  安装      1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。       2.尽可能垂直安装，以利于仪表内部热量散发。

六、端子接线图

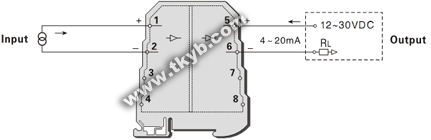

　 ● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
