GD9083电阻信号变送器(一入一出)

一、 特性

● 电阻值信号隔离变送， 与之呈线性化关系转换为直流信号输出。       ● 三路隔离，输入－输出－电源之间隔li离。       ● 无需零点和满度电位器调节。       ● 单通道，一入一出，输入回路过流保护。       ● 厚度为6.2mm的超薄外壳。       ● 模块化设计，体积小，功耗低。       ● 标准的35mmDIN导轨卡式安装。

二、概述
     ①GD9083电阻信号变送器。将电阻值信号经过隔离放大处理，转换为与输入的电阻值成线性关系的直流信号输出。
     ②该电阻变送器体积小，结构紧凑，机壳厚度只有 6.2mm。模块化表芯设计，低功耗、低漂移，无需零点及满度电位器调校。转换精度高，抗干扰能力强，符合IEC61000相关抗电磁干扰要求。
     ③广泛应用于工业自动化领域的数据采集、信号传输转换和DCS集散控制系统。
三、技术参数

● 输入 　　电阻器类型：二线制或三线制电位器 　　阻值范围：0~20KΩ（ tesu阻值电位器，用户在订货时指定）	● 输出 　　输出电流：4～20mA；0～20mA； 　　允许负载：≤550Ω（0/4～20mA 输出时） 　　输出电压：1～5V；0～5V；0～10V； 　　电压输出阻抗：内置输出取样电阻≤500Ω 　　输出纹波：< 10mVpp
● 综合参数 　　电源电压：20～30VDC 　　通常额定工作电压：24VDC 　　电流损耗：24VDC 时，< 25mA 　　功耗：< 0.6W（24VDC） 　　标准精度：±0.2%FS 　　线性度：输出与被测电阻对应呈线性关系 　　温度漂移：±0.015% / ℃ 　　响应时间：约 3.5ms （10～90％） 　　稳定时间：≤ 3s	电源电压变动影响：±0.1% （允许电压范围） 　　通道隔离i：输入－输出－电源之间隔离 　　隔li能力：1.5KV，1min ，50Hz 　　环境温度：-20～＋65℃ 　　防护等级：IP 20 　　电磁兼容性：符合89/336/EEC，EN61000相关抗电磁干扰要求 　　外形尺寸：厚度×高度×长度＝6.2×84×100（mm） 　　重量：约50克

四、型号选择

五、外形尺寸、安装图

● 外形尺寸     厚度6.2×高度84×长度100（mm）	●  安装      1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。       2.尽可能垂直安装，以利于仪表内部热量散发。

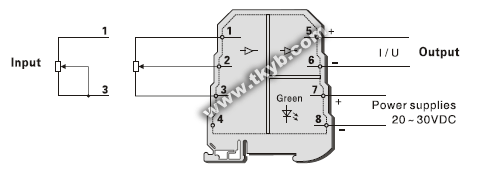

六、端子接线图
　 ● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
