GD8048电流信号输入配电隔离器（输出回路供电 二入二出）

一、 产品应用
　　● 给变送器提供配电电压
　　 ● 两路通道输入, 两路通道隔离输出4~20mA
　　 ● 独立供电方式和支持输出回路供电接口要求
　　 ● 配合DCS/PLC等控制系统或其它单元组合仪表应用。
　　 ● 连接至控制系统：各款DCS/PLC 的AI卡，具备输出回路供电功能，接收4~20mA信号。
　　 ● 适用于连接的现场设备：二线制或三线制变送器。
　　 ● 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接。
二、产品描述
　　 ①向现场的二线制或三线制变送器提供隔离的电源电压， 并将变送器产生的 4～20mA 信号隔离转换后，输出至控制系统或其它单元组合仪表。
　　 ②该隔离配电器满足du立的直流电源供电方式和输出回路供电接口要求，供电电源－输入－输出之间隔离。|

三、型号规格

● 产品型号：GD8048 ●型号规格（代码） 　　 代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。 ● 工作电源 　　 电源接线：独立的接线端子 13－，14＋，可带电拔插 　　 电源电压：20~30VDC 　　 电流损耗：24VDC时，＜92mA 　　 电源指示：得电时LED灯亮；绿色 ● 输入回路 　　 输入信号：变送器直流电流信号 4～20mA 　　 输入阻抗：100Ω 　　 给变送器的配电电压：≥16V（供电电源≥22VDC） 　　 zui大输入电流限制：约24mA ● 输出回路 　　 输出电流（Io）：4～20mA 　　 输出回路供电电压（Ue）：12 ～35V 　　 电压降（Ud）：3V 　　 输出负载电阻（RL）：计算式 RL ≤（Ue - Ud）÷ 0.02 　　 输出纹波： < 10mVp-p 　　 注明: 输出回路供电电压的选择应根据负载大小确定， 过高电压且负载很小时，将会加重隔离器的发热状况。

● 性能指标 　　 标准精度：±0.1%FS 　　 温度漂移：±0.015%/℃ 　　 响应时间：≤1s（10→ 90%） 　　 稳定时间：≤3s 　　 电源电压变动影响：±0.1%（允许电压范围） 　　 负载电阻变化影响：±0.1%/250Ω 　　 通道隔离：输入－输出－电源之间隔离 　　 绝缘电阻：≥100MΩ/500VDC（AC） 　　 隔离能力：1500VAC/1分钟50Hz 　　 抗电磁兼容性：符合IEC61000相关抗电磁标准 ● 环境参数 　　 工作温度：0～＋60℃ 　　 储运温度：－20～＋80℃ 　　 环境湿度：5～＋95％RH（无冷凝） ● 结构及外形尺寸 　　 结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子 　　 外形尺寸：W16×H116×D110（mm），参见外形尺寸图 　　 整机重量：约110g

四、型号选择

订货须知
　　 1.参照选型举例，正确规范书写订货型号代码。
　　 2.若不选择代码，则被认同是下列举例1的订货组合方式。
　　　 举例1 需要双通道隔li配电器
　　　 输入：4～20mA（带配电）
　　　 输出：4～20mA（输出外供电）　　　
　　　 订货代码为：GD8048-A1-A1-01-01
五、外形尺寸、安装图
　　● 安装
　　　1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
　　　2.尽可能垂直安装，以利于仪表内部热量散发。
　　● 典型应用
　　　1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
　　　2.连接至现场的设备：二线制或三线制非变送器有源电信号。
　　　3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

六、端子接线图

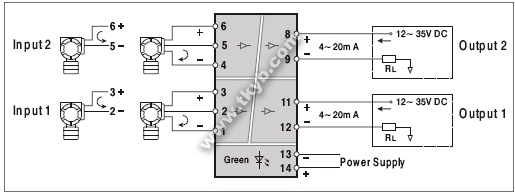

      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
