GD8042现场电源配电信号输入隔离器(一入四出)

一、特性
  ● 具备给变送器提供配电的功能
  ● 二线制变送器电流信号4~20mA的隔离分配,一路通道输入,四路通道隔离输出
二、概述
  给处于现场的二线制变送器提供隔离的直流电源,并检测来自变送器的4~20mA电流信号, 经过隔离、抗干扰抑制等处 理后。向控制系统或其它单元组合仪表输出直流电流或电压 信号。
  一路通道输入,四路通道隔离输出,独立的直流电源供电方式, 供电电源-输入-及各输出通道之间隔离。
三、技术规格

● 产品型号:GD8042
● 型号规格(代码)
     代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
● 供电电源电源
  电源电压:20~30VDC
  电源指示:通电时,LED电源灯亮绿色
  电流消耗(24VDC供电时):< 100mA
● 输入
  输入信号:变送器直流电流信号 4~20mA
  输入阻抗:50Ω
  给变送器的配电电压:≥16VDC(供电电源≥22VDC)
  最大输入电流限制:约 24mA
● 输出
  输出电流:4~20mA
  输出电压:1~5V
  电流输出允许负载:≤350Ω
  输出纹波: < 10mVp-p

● 性能指标
    标准精度:±0.1%FS
    温度漂移:±0.015%/℃
    响应时间:≤1s(0 → 90%)
    稳定时间:≤3s
    电源电压变动影响:±0.1%(允许电压范围)
    负载电阻变化影响:±0.1%/250Ω
  隔离能力:输入-输出-电源之间 2.5KV,1min ,50Hz
  绝缘电阻:输入-输出-电源之间 ≥100MΩ/ 00VDC
    抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
    工作温度:0~+60℃
    储运温度:-20~+80℃
    环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
    结构:卡装式模块化表芯ABS材质机壳拔插式端子
    外形尺寸:W16×H116×D110(mm),参见外形尺寸图
    整机重量:约110g

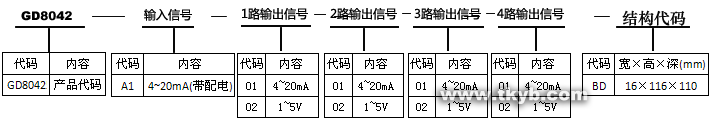

四、型号选择

   订货须知
        1. 参照选型举例,正确规范书写订货型号代码。
        2. 若不选择代码,则被认同是下列举例1 的订货组合方式。
                 举例1  输入: 变送器4~20mA,带配电
                        1路、2路、3路、4路输出:4~20mA
                        外形尺寸:16×116×110
                        订货代码为:GD8042-A1-01-01-01-01-BD
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔离转换。
       2.连接至现场的设备:二线制或三线制非智能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

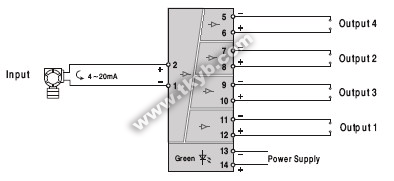

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
