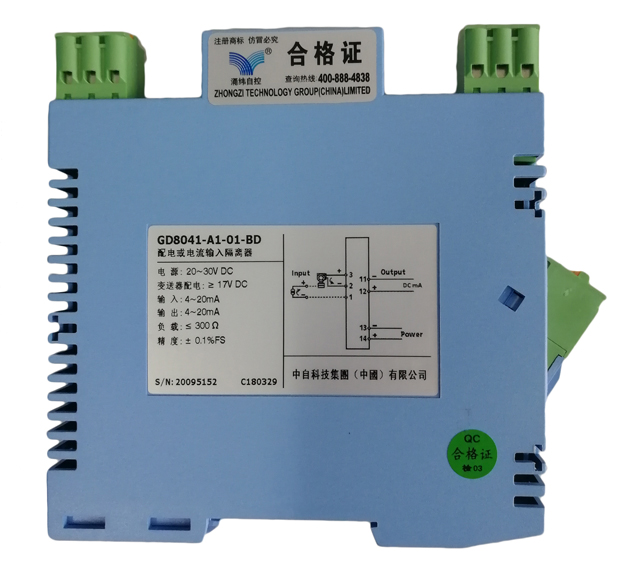

GD8041现场电源配电信号输入隔离器(一入一出)

一、 产品应用
      ● 给变送器提供驱动电压16.5~28V。
      ● 将变送器4~20mA信号隔li传送。
      ● 可选择4~20mA或1~5V信号输出,或其它所需的直流信号。
      ● 模块化表芯设计,无需零点和满度调节。
      ● 带有工作电源指示灯。
      ● 单通道,一路输入一路输出,输入回路短路保护。
      ● 即插即拔式接线端子,DIN导轨卡式安装
二、产品描述
      ①GD8041现场电源(配电)信号隔离器,是向现场的变送器提供隔离的电源电压,并将变送器产生的 4~20mA信号经本隔离器转换成所需的直流信号至控制系统或其它仪表。
      ②本隔离器需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。
三、型号规格

● 产品型号:GD8041
● 型号规格(代码)
     代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
● 工作电源
    电源接线:du立的接线端子13-,14+,可带电拔插
    电源电压:20~35VDC
    电流损耗:24VDC时,<50mA
    电源指示:得电时LED灯亮;绿色
● 输入回路
    输入通道:端子1,2,3接线(参见端子接线图)
    变送器信号输入:4~20mA
    驱动变送器的配电电压:16.5~28V
    输入阻抗:内置输入电阻50Ω
● 输出回路
    输出通道:端子10,11,12接线(参见端子接线图)
    输出电流:4~20mA;0~20mA;或指定电流量程
    电流输出时允许负载:0~550Ω(4~20mA,0~20mA 输出时)
    输出电压:1~5V;0~5V;0~10V;或指定电压量程
    电压输出阻抗:内置输出电阻250Ω
    纹波(Vp-p):<10mV

● 性能指标
    标准精度:±0.1%FS
    温度漂移:±0.015%/℃
    响应时间:≤1s(0 → 90%)
    稳定时间:≤3s
    电源电压变动影响:±0.1%(允许电压范围)
    负载电阻变化影响:±0.1%/250Ω
    通道隔离:输入-输出-电源之间隔li
    绝缘电阻:≥100MΩ/500VDC(AC)
    隔离能力:1500VAC/1分钟50Hz
    抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
    工作温度:0~+60℃
    储运温度:-20~+80℃
    环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
    结构:卡装式模块化表芯ABS材质机壳拔插式端子
    外形尺寸:W16×H116×D110(mm),参见外形尺寸图
    整机重量:约110g
四、型号选择

  订货须知
        1. 参照选型举例,正确规范书写订货型号代码。
        2. 若不选择代码,则被认同是下列举例1 的订货组合方式。
                 举例1  输入: 变送器4~20mA
                             输出:4~20mA
                             外形尺寸:16×116×110
                             订货代码为:GD8041-A1-01-BD
                 举例2  输入:变送器4~20mA
                             输出:1~5V
                             外形尺寸:16×116×110
                             订货代码为:GD8041-A1-04-BD
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装,以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备:二线制或三线制非zhi能变送器有源电信号。
       3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

●  外形尺寸
          宽(厚)×  高  ×  深=16×116×110(mm)

六、端子接线图
      ●  端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2的多束或单股电缆。
