GD8058直流信号输入隔离器(输出回路供电 二入二出)

一、描述
　　①GD8058直流信号输入隔离器（输出回路供电），将多种输入的直流信号经隔li限能处理，转换并分配成两路直流信号输出至控制系统或其它单元组合仪表。主要用于既要保持du立供电型的优越性能，又能满足具有输出回路供电功能的DCS、PLC 系统。
　　②本隔离器具备du立供电方式和输出回路供电接口要求，供电电源－输入回路－输出回路之间电磁隔li。
二、 te性
　　● 现场设备的直流信号输入。
　　● 标准模拟信号电隔li。
　　● 信号传送隔li输出 4～20mA。
　　● 输出回路供电 12～35V。
　　● 具备du立供电方式和输出回路供电接口要求。
　　● 模块化表芯设计，无需零点和满度调节。
　　● 带有工作电源指示灯。
　　● 单通道，一入输入，隔li分配成两路输出，输入回路短路保护。
　　● 即插即拔式接线端子，DIN导轨卡式安装。
三、技shu规格

● 产品型号：GD8058 　　型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱） 。 ●工作电源 　　电源接线：du立的接线端子 13－，14＋，可带电拔插 　　电源电压：20~30VDC 　　电流损耗：24VDC时，＜70mA 　　电源指示：得电时LED灯亮：绿色 ● 输入回路 　　输入通道：端子 1－，2＋ 接线（参见端子接线图） 　　电流信号：4～20mA；0～20mA；或指定电流量程 　　电压信号：1～5V；0～5V；0～10V；或指定电压量程 　　输入阻抗：电流输入时50Ω； 电压输入时≥500KΩ ●输出回路 　　两路通道隔li输出 　　di一路输出通道：端子 11－,12＋接线(参见端子接线图) 　　第二路输出通道： 端子 8－,9＋接线(参见端子接线图) 　　输出电流（Io）：4～20mA 　　输出回路供电电压：（Uo）：12～35V 　　电压跌落（Ud）：3V 　　电流输出时允许负载：RL≤（Uo-Ud）/Io 　　纹波（Vp-p）：＜10mV

●性能指标 　　标准精度：±0.1%FS 　　温度漂移：±0.015%/℃ 　　响应时间：≤1s（0 → 90%） 　　稳定时间：≤3s 　　电源电压变动影响：±0.1%（允许电压范围） 　　负载电阻变化影响：±0.1%/250Ω 　　通道隔li：输入－输出－电源之间隔li 　　绝缘电阻： ≥100MΩ/500V DC（AC） 　　隔li能力：1500VAC/1 分钟50Hz 　　抗电磁兼容性：符合IEC 61000相关抗电磁标准 ●环境参数 　　工作温度：0～＋60℃ 　　储运温度：－20～＋80℃ 　　环境湿度：5～＋95％RH（无冷凝） ●结构及外形尺寸 　　结构：卡装式；模块化表芯；ABS 材质机壳；拔插式端子 　　外形尺寸：W 16×H116×D110（mm） ，参见外形尺寸图 　　整机重量：约115g

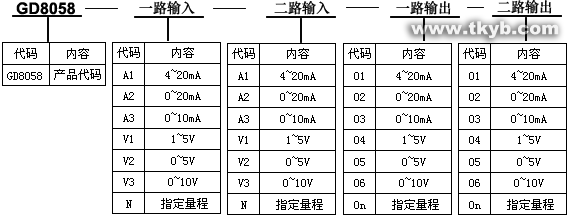

四、型号选择

订货须知
　　1. 参照选型举例，正确规范书写订货型号代码。
　　2. 若不选择代码，则被认同是下列 举例 1 的订货组合方式。
　　举例1输 入：1路4～20mA；2路4～20mA
　　输 出：1路4～20mA；2路4～20mA（输出外供电）
　　订货代码为：GD8058-A1-01-01

五、外形尺寸、安装图
　　● 安装
　　1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
　　2.尽可能垂直安装，以利于仪表内部热量散发。
　　● 典型应用
　　1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
　　2.连接至现场的设备：二线制或三线制非变送器有源电信号。
　　3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●   外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

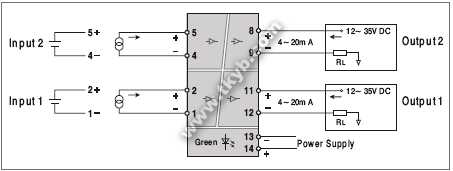

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
