GD8318B热电阻输入报警设定器

一、 te性
      ● 提供一组或两组du立的输出报警。当选择具有两组继电器输出报警时，用户可设置所需的报警方式，如高/低报警，故障an全/非故障an全报警等。
      ● 可调报警点，通过电位器设定。报警设定通过仪表后面( 安装卡口附近 )的电位器旋钮设定调节
      ● 隔li和抗REI/EMI干扰，对地环路、噪声，无线射频和电磁干有ji好的防护效果。
      ● 信号变送模拟输出，当选择这功能时，将满足信号的隔li传输。
      ● 直流电源供电方式，各通道之间隔li。20~30VDC 的直流电源供电方式，电源-输入-输出-报警通道之间隔li。隔li能力1.5KV/1min。
      ● LED 灯指示。面板上带有电源指示灯。输出报警状态指示灯。
二、描述
      ①GD8000系列信号报警设定器主要应用于控制系统报警设定，接收来自于现场变送器、转换器、温度传感器和其它控制设备的信号，将信号进行报警设定。通过信号报警设定器内置的一组或两组继电器开关触点输出，该继电器在被监控过程变量超出用户设定的信号报警范围时动作。并启动相连的灯光报警器、声音报警器或紧急停车系统。这样，生产工艺过程及控制系统由简单可kao、du立的报警和停车系统进行保护。
      ②信号的隔li、变送、模拟输出功能。便于信号报警设定器将接受的信号经隔li变送，传输至 DCS/PLC 系统或其它显示仪表、数据记录仪等远程监控设备。因此，该信号报警设定器是集信号报警、信号变送、隔li功能一体的多功能接口仪表。
三、技shu规格

● 产品型号：GD8318B       型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）。 ●工作电源       电源电压：20～30VDC；       电源指示：通电时，LED 电源灯亮绿色       电流消耗（24VDC供电时）：40~50mA ● 输入回路 　　　输入类型：Pt100、Cu50 等型热电阻 　　　引线电阻：≤5Ω ● 输出回路       输出继电器开关触点       继电器容量： 24VDC，2A(阻性负载)       继电器电气寿命：>10万次,       响应时间：0~50ms       继电器触点可设置为常开或常闭方式，当报警时触点吸合，正常时触点断开。      当具备有两组继电器触点输出报警时，用户可设定上限报警( 高报)和下限报警( 低报)方式。

报警点设定通过电位器旋钮调节 　　　HS：设定上限报警（高报） LS：设定下限报警（低报） 　　　回滞：量程的1~1.5% 　　　报警灯指示 (输出报警时)： 　　　OUT1 灯亮, 上限报警（高报），OUT2 灯亮, 下限报警（低报） ● 性能指标       标准精度：±0.2%（负载为100Ω）       温度漂移：±0.015%/℃       热电偶冷端温度补偿误差：±1℃       开机响应时间：< 1s （10～90％）       电源变化影响：±0.1% （ 允许电压范围）       隔li能力：输入-输出之间 1.5KV,1min ,50Hz       绝缘电阻：输入-输出之间 ≥100MΩ / 500VDC       抗电磁兼容性：符合IEC61000相关抗电磁标准 ● 环境参数       工作温度：0～＋60℃       储运温度：－20～＋80℃       环境湿度：5～＋95％RH（无冷凝） ● 结构及外形尺寸       结构： 卡装式模块化表芯ABS 材质机壳拔插式端子       外形尺寸：W16×H116×D110（mm），参见外形尺寸图       整机重量： 约115g

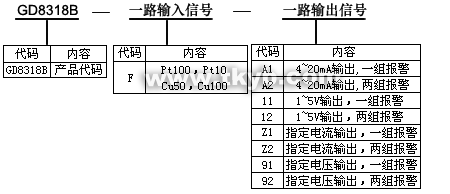

四、型号选择

 ◆热电偶类型及量程表

热电阻类型	温度范围（℃）	zui小量程（℃）
Pt100	-200~800	50
Pt10	-200~800	200
Cu50	-50~150	50
Cu100	-50~150	50

订货须知
        1. 参照选型举例，正确规范书写订货型号代码。
        2. 若不选择代码，则被认同是下列  举例 1 的订货组合方式。
         举例1：   输      入：Pt100   0～100℃
                   输      出：4~20mA，两组报警
                   订货代码为：GD8318B-F(Pt100/0~100℃)-A2
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备：二线制或三线制非变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

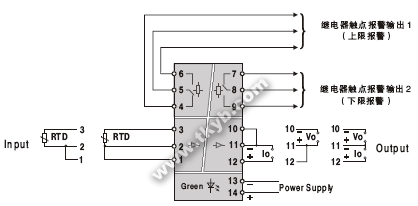

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
