GD8314B变送器电流信号配电输入报警设定器
一、 te性
● 提供一组或两组du立的输出报警。当选择具有两组继电器输出报警时,用户可设置所需的报警方式,如高/低报警,故障an全/非故障an全报警等。
● 可调报警点,通过电位器设定。报警设定通过仪表后面( 安装卡口附近 )的电位器旋钮设定调节
● 隔li和抗REI/EMI干扰,对地环路、噪声,无线射频和电磁干有ji好的防护效果。
● 信号变送模拟输出,当选择这功能时,将满足信号的隔li传输。
● 直流电源供电方式,各通道之间隔li。20~30VDC 的直流电源供电方式,电源-输入-输出-报警通道之间隔li。隔li能力1.5KV/1min。
● LED 灯指示。面板上带有电源指示灯。输出报警状态指示灯。
二、描述
①GD8000系列信号报警设定器主要应用于控制系统报警设定,接收来自于现场变送器、转换器、温度传感器和其它控制设备的信号,将信号进行报警设定。通过信号报警设定器内置的一组或两组继电器开关触点输出,该继电器在被监控过程变量超出用户设定的信号报警范围时动作。并启动相连的灯光报警器、声音报警器或紧急停车系统。这样,生产工艺过程及控制系统由简单可kao、du立的报警和停车系统进行保护。
②信号的隔li、变送、模拟输出功能。便于信号报警设定器将接受的信号经隔li变送,传输至 DCS/PLC 系统或其它显示仪表、数据记录仪等远程监控设备。因此,该信号报警设定器是集信号报警、信号变送、隔li功能一体的多功能接口仪表。
三、技shu规格
● 产品型号:GD8314B
型号规格(代码):代码是指明信号输入或输出的量程范围,用户订货时可自由选定(见选型谱)。
●工作电源
电源电压:20~30VDC;
电源指示:通电时,LED 电源灯亮绿色
电流消耗(24VDC供电时):40~50mA
● 输入回路
变送器信号输入:变送器信号4~20mA
驱动变送器的配电电压:16.5~28V
输入阻抗:50Ω
● 输出回路
输出信号:4~20mA 或 1~5V
电流输出负载电阻:0~550Ω
电压输出时内部阻抗:<500Ω
输出纹波:< 10mVp-p
输出继电器开关触点
继电器容量: 24VDC,2A(阻性负载)
继电器电气寿命:>10万次,
响应时间:0~50ms
继电器触点可设置为常开或常闭方式,当报警时触点吸合,正常时触点断开。
当具备有两组继电器触点输出报警时,用户可设定上限报警( 高报)和下限报警( 低报)方式。
|
报警点设定通过电位器旋钮调节
HS:设定上限报警(高报) LS:设定下限报警(低报)
回滞:量程的1~1.5%
报警灯指示 (输出报警时):
OUT1 灯亮, 上限报警(高报),OUT2 灯亮, 下限报警(低报)
● 性能指标
标准精度:±0.2%(负载为100Ω)
温度漂移:±0.015%/℃
热电偶冷端温度补偿误差:±1℃
开机响应时间:< 1s (10~90%)
电源变化影响:±0.1% ( 允许电压范围)
隔li能力:输入-输出之间 1.5KV,1min ,50Hz
绝缘电阻:输入-输出之间 ≥100MΩ / 500VDC
抗电磁兼容性:符合IEC61000相关抗电磁标准
● 环境参数
工作温度:0~+60℃
储运温度:-20~+80℃
环境湿度:5~+95%RH(无冷凝)
● 结构及外形尺寸
结构: 卡装式模块化表芯ABS 材质机壳拔插式端子
外形尺寸:W16×H116×D110(mm),参见外形尺寸图
整机重量: 约115g |

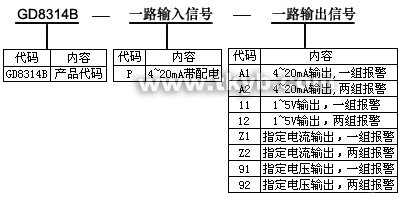

四、型号选择
订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列 举例1的订货组合方式。
举例 1:
输 入:变送器4~20mA(带配电)
输 出:4~20mA,带两组报警输出
订货代码为:GD8314B-A-A2
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
2.连接至现场的设备:二线制或三线制非变送器有源电信号。
3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
六、端子接线图
● 端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm
2的多束或单股电缆。
