GD8704回路供电·二线制或三线制热电阻输入信号隔离器（一入一出）

一、 te性
      ● 热电阻Pt100输入隔li转换
      ● 与温度成线性化的隔li输出4～20mA
      ● 回路供电12～30VDC
      ● 单通道（一入一出），输入回路过流保护
      ● 即插即拔式接线端子，DIN导轨卡式安装
二、描述
      ①GD8704回路供电·二线制热电阻信号输入隔离器，是将现场二线制或三线制的型热电阻信号经本隔离器转换成所需的直流信号（与温度成线性）输出。主要用于回路供电的DCS、PLC 系统
      ②本隔离器不需要du立供电，输入回路－输出回路之间完全电磁隔li
三、技shu规格

● 产品型号：GD8704       型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱） ● 工作电源：回路供电方式无需外加辅助电源  ● 输入回路        输入通道：端子1、2、3 接线        输入热电偶类型：二线制或三线制热电阻 Pt100        信号范围：－200～850℃         量程范围：100～1050℃  ● 输出回路        输出通道：端子11－、 12＋  接线       输出电流（IO）：4～20mA       电压跌落（Ud）：16V       负载能力示意图 　　负载电阻（计算方式）：RL≤（Ue-Ud）/ Io

热电阻输入断线报警低电流：≤3mA         高电流：≥22mA       纹波（Vp-p）：＜10mV ● 性能指标        标准精度：±0.2%FS       温度漂移：±0.015%/℃       响应时间：≤1s（0  → 90%）       稳定时间：≤3s       绝缘电阻：≥100MΩ/500VDC（AC）       隔li能力：1500VAC/1分钟50Hz         抗电磁兼容性：符合IEC61000相关抗电磁标准 ● 环境参数       工作温度：0～＋60℃        储运温度：－20～＋80℃        环境湿度：5～＋95％RH  （无冷凝）  ● 结构及外形尺寸        结构：卡装式；模块化表芯；ABS  材质机壳；拔插式端子       外形尺寸：W16×H116×D110（mm），参见外形尺寸图       整机重量：约110g

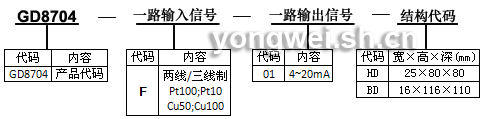

四、型号选择

　　订货须知
     参照选型举例，正确规范书写订货型号代码。
     举例       输     入：Pt100  0～200℃
                输     出：4～20mA
                订货代码为：GD8704-F-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备：二线制或三线制非变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

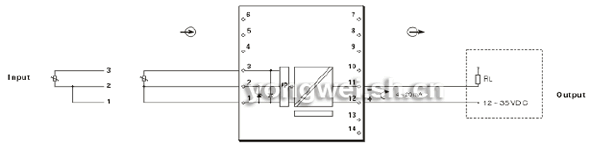

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
