GD8713回路供电·二线制变送器输入信号隔离器（三入三出）

一、 te性
      ● 将二线制变送器4～20mA信号输入隔li转换
      ●  给变送器提供驱动电压（Uo = Ue - RL×  I - Ud）
      ● 信号传送隔li输出4～20mA
      ● 回路供电12～30VDC
      ● 三通道，三路输入三路输出，输入回路短路保护
      ● 即插即拔式接线端子，DIN导轨卡式安装
二、描述
      ①GD8713回路供电 · 二线制变送信号输入隔离器，是向现场的二线制变送器提供隔li的电源电压，并将变送器产生的4～20mA信号经本隔离器转换成所需的直流信号至控制系统或其它仪表。主要用于回路供电的 DCS、PLC 系统
      ②本隔离器无需外供电，三路通道输入、输出，输入回路－输出回路之间电磁隔li
三、技shu规格

●产品型号：GD8713     型号规格（代码）：代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）  ●工作电源：无需外加辅助电源 ● 输入回路     三通道隔li输入      di一路输入通道：端子1－，2＋接线（参见端子接线图）      第二路输入通道：端子3－，4＋接线（参见端子接线图）     第三路输入通道：端子5－，6＋接线（参见端子接线图）     输入信号：二线制变送器4～20mA     zui大回路电流：35mA     电压跌落：6V     给变送器配电电压：Uo≥Ue-RL×I-Ud ● 输出回路     三路通道隔li输出     di一路输出通道：端子11－,12＋接线(参见端子接线图）      第二路输出通道：端子9－,10＋接线 （参见端子接线图）      第三路输出通道：端子7－,8＋接线 （参见端子接线图）

输出电流：4～20mA     zui大回路电流：35mA     允许负载电阻：50～350Ω（4～20mA  输出时）     纹波（Vp-p）：＜10mV ● 性能指标     标准精度：±0.1%FS（负载为100Ω时）     *注：负载越小，精度就越高， 负载每增加100Ω，精度就下降0.1%      温度漂移：±0.015%/℃      响应时间：≤1s（0 → 90%）      稳定时间：≤3s      绝缘电阻：≥100MΩ/500VDC（AC）      隔li能力：1500VAC/1 分钟50Hz      抗电磁兼容性：符合IEC61000相关抗电磁标准 ● 环境参数      工作温度：0～＋60℃      储运温度：－20～＋80℃      环境湿度：5～＋95％RH  （无冷凝） ● 结构及外形尺寸      结构：卡装式；模块化表芯；ABS材质机壳；拔插式端子      外形尺寸：W16×H104×D110（mm），参见外形尺寸图      整机重量：约120g

四、型号选择

订货须知：
      参照选型举例，正确规范书写订货型号代码。
     举例        输      入：1路/2路/3路  二线制变送器4～20mA
                 输      出：1路/2路/3路4～20mA
                 订货代码为：GD8713-A-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备：二线制或三线制非变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

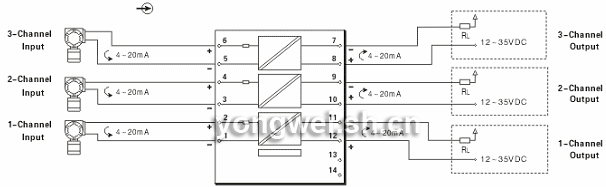

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
