GD8720无源·电流信号输入隔离器（二入二出）

一、 te性
      ● 将ge种设备的直流电流信号4~20mA输入。
      ● 4～20mA   电流信号输出。
      ● 1：1等效隔li传送。
      ●  双通道，两路输入两路输出，输入回路短路保护。
      ● 即插即拔式接线端子，DIN导轨卡式安装。
二、描述
      ①GD8720无源 · 电流信号输入隔离器，是将直流电流信号隔li传送。使用时无需另行供电。在实际应用中能有效解决信号互连可能出现的问题， 同时能有效yi制信号传输过程中可能的干扰。
      ②本隔离器无需外供电， 输入回路－输出回路之间电磁隔li。
三、技shu规格

● 产品型号：GD8720 ● 型号规格（代码）      代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱） ● 工作电源     无需外加辅助电源 ● 输入回路      两通道隔li输入     di一路输入通道：端子1－,2＋ 接线（参见端子接线图）     第二路输入通道：端子3－,4＋ 接线（参见端子接线图）     电流输入：4～20mA     等效输入阻抗：150Ω＋负载电阻（输入为20mA时）     压降：约3V (20mA) ● 输出回路     两路通道隔li输出     di一路输出通道：端子11－,12＋接线(参见端子接线图)     第二路输出通道：端子9－,10＋接线(参见端子接线图)     输出电流：4～20mA     允许负载电阻：0～350Ω     纹波（Vp-p）：＜10mV

● 性能指标     标准精度：±0.1%FS(负载为100Ω时）      *注：负载越小，精度就越高， 负载每增加100Ω，精度就下降0.1%     温度漂移：±0.015%/℃     响应时间：≤1s（0 → 90%）     稳定时间：≤3s     电源电压变动影响：±0.1%（允许电压范围）     负载电阻变化影响：±0.1%/250Ω     通道隔li：输入－输1－输入2－输出2之间隔li     绝缘电阻：≥100MΩ/500VDC（AC）     隔li能力：1500VAC/1分钟50Hz     抗电磁兼容性：符合IEC61000  相关抗电磁标准 ● 环境参数     工作温度：0～＋60℃     储运温度：－20～＋80℃     环境湿度：5～＋95％RH（无冷凝） ● 结构及外形尺寸     结构：卡装式；模块化表芯；ABS  材质机壳；拔插式端子     外形尺寸：W16×H104×D110（mm） ，参见外形尺寸图     整机重量：约120g

四、型号选择

订货须知：
      1、参照选型举例，正确规范书写订货型号代码。
      2、若不选择代码，则被认同是下列  举例 1 的订货组合方式。
         举例     输      入：1路 4～20mA；2 路 4～20mA
                  输      出：1路 4～20mA；2 路 4～20mA
                  订货代码为：GD8720-2A1-01-01
五、外形尺寸、安装图
     ●  安装
       1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
       2.尽可能垂直安装，以利于仪表内部热量散发。
     ●  典型应用
       1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
       2.连接至现场的设备：二线制或三线制非变送器有源电信号。
       3.连接至控制系统（或其它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电压信号。

●  外形尺寸
          宽（厚）×  高  ×  深＝16×116×110（mm）

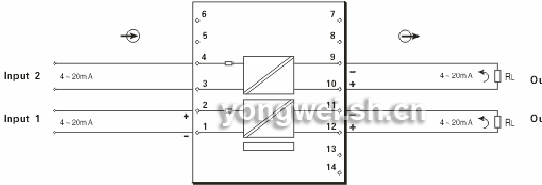

六、端子接线图
      ●  端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm²的多束或单股电缆。
